Cajas de válvulas
REF 40-04
De aspiración.
Tipo I
Tipo II
Tipo III
REF 40-06
De descarga.
Tipo I
Tipo II
Tipo III
Tipo IV
REF 40-11
De aspiración y descarga.
Tipo I-II-III-IV
REF 40-04-AN
De aspiración de acción neumática.
Tipo I
Tipo II
Tipo III
REF 40-06-AN
De descarga de acción neumática.
Tipo I
Tipo II
Tipo III
Tipo IV
REF 40-11-AN
De aspiración y descarga de acción neumática.
Tipo I-II-III-IV

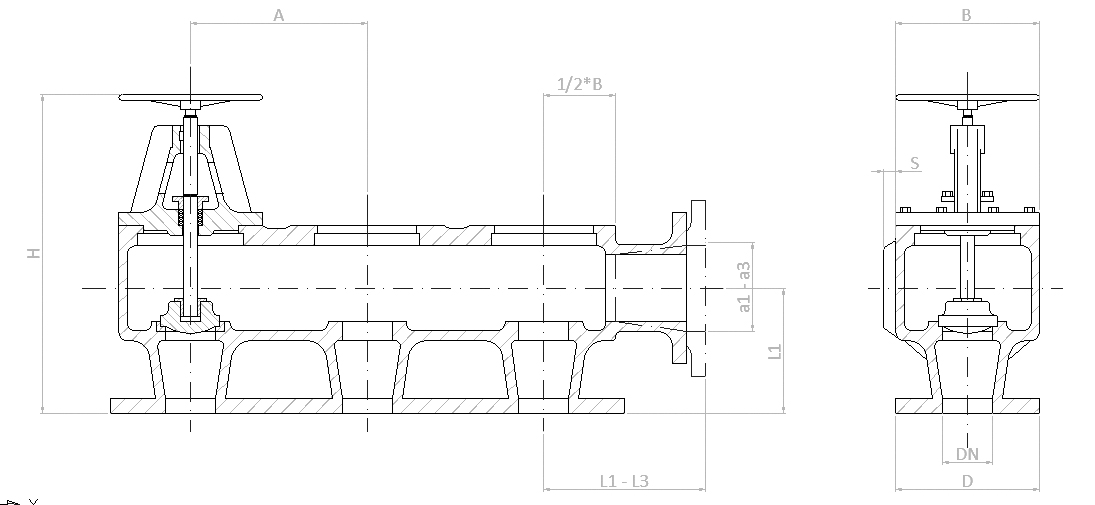

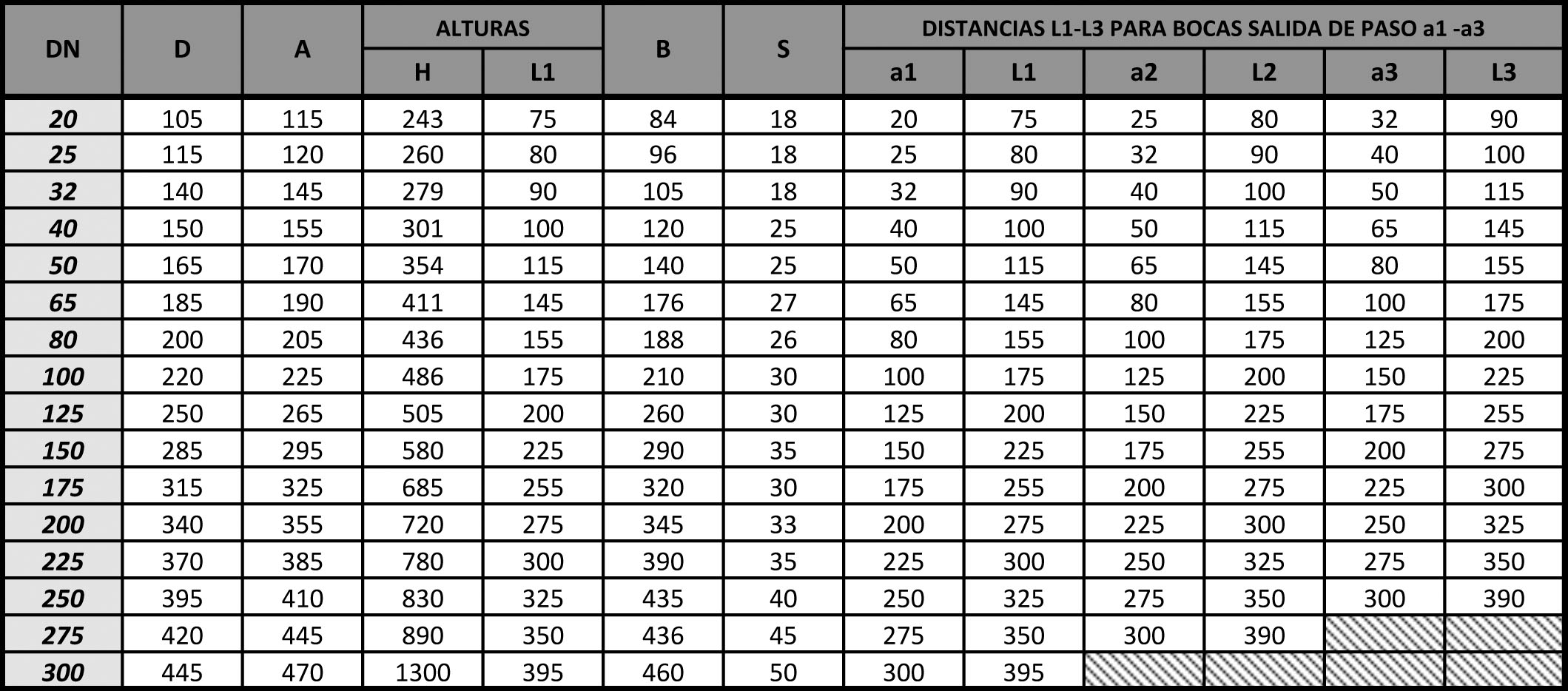

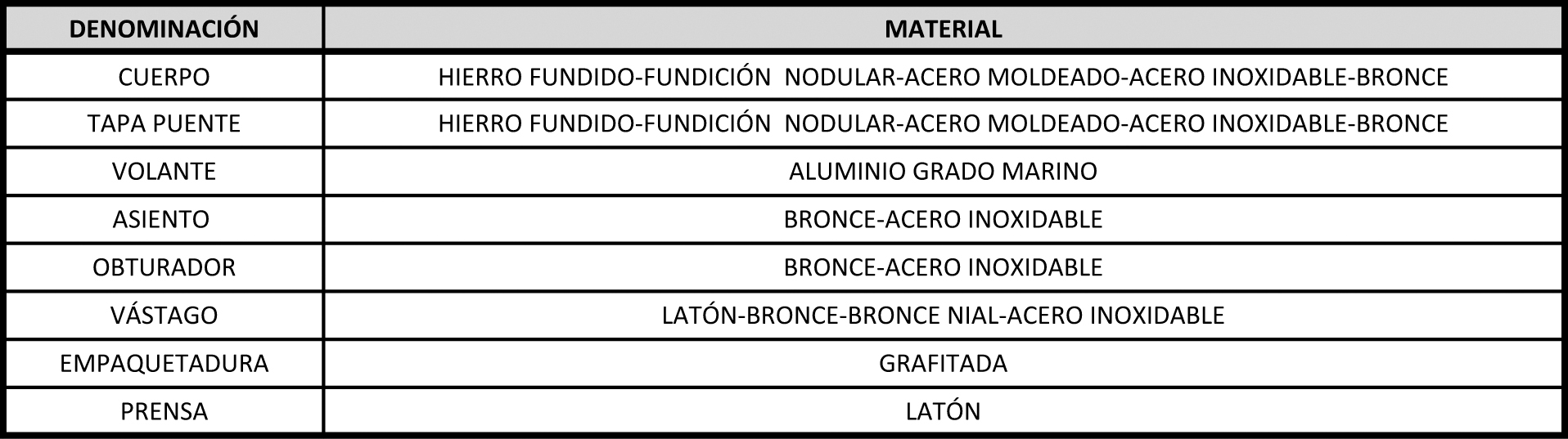

CAJAS DE VÁLVULAS DE ASPIRACIÓN (REF./ 40-04. TIPO I)
DE USO PARA TODAS LAS TUBERÍAS DE ENGRASE, PETRÓLEO Y AGUA, DE BAJA PRESIÓN.
LAS CAJAS DE VÁLVULAS DE ASPIRACIÓN SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE. VOLANTES DE MANIOBRA O MANIVELA A ELECCIÓN.
BRIDAS SEGÚN NORMAS DIN.
LAS CAJAS DE VÁLVULAS DE ASPIRACIÓN SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE. VOLANTES DE MANIOBRA O MANIVELA A ELECCIÓN.
BRIDAS SEGÚN NORMAS DIN.
NOTA 1: OTROS MATERIALES, DIMENSIONES O NORMAS CONSULTAR.
NOTA 2: ACOPLAMIENTOS PARA CILINDROS NEUMÁTICOS CONSULTAR.
NOTA 2: ACOPLAMIENTOS PARA CILINDROS NEUMÁTICOS CONSULTAR.

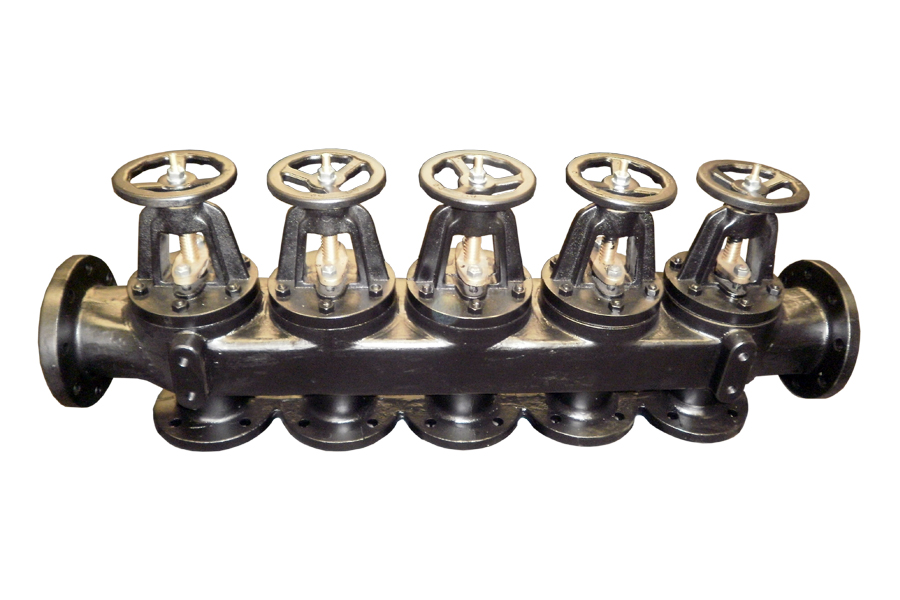

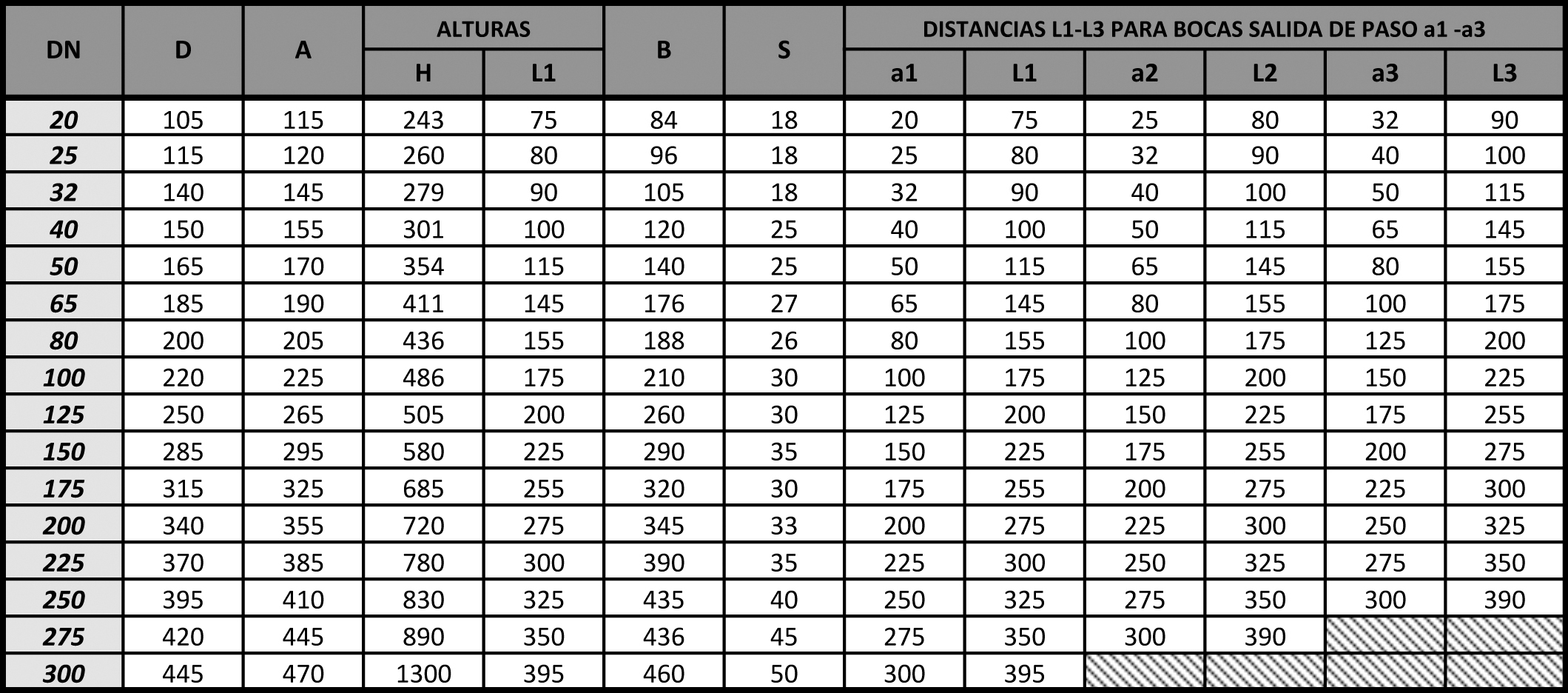

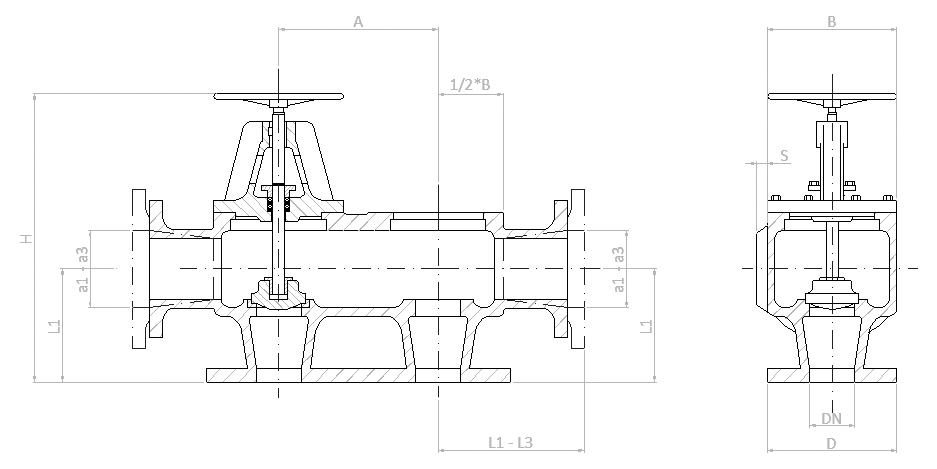

CAJAS DE VÁLVULAS DE ASPIRACIÓN (REF./ 40-04. TIPO II)
DE USO PARA TODAS LAS TUBERÍAS DE ENGRASE, PETRÓLEO Y AGUA, DE BAJA PRESIÓN.
LAS CAJAS DE VÁLVULAS DE ASPIRACIÓN SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE. VOLANTES DE MANIOBRA O MANIVELA A ELECCIÓN.
BRIDAS SEGÚN NORMAS DIN.
LAS CAJAS DE VÁLVULAS DE ASPIRACIÓN SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE. VOLANTES DE MANIOBRA O MANIVELA A ELECCIÓN.
BRIDAS SEGÚN NORMAS DIN.
NOTA 1: OTROS MATERIALES, DIMENSIONES O NORMAS CONSULTAR.
NOTA 2: ACOPLAMIENTOS PARA CILINDROS NEUMÁTICOS CONSULTAR.
NOTA 2: ACOPLAMIENTOS PARA CILINDROS NEUMÁTICOS CONSULTAR.

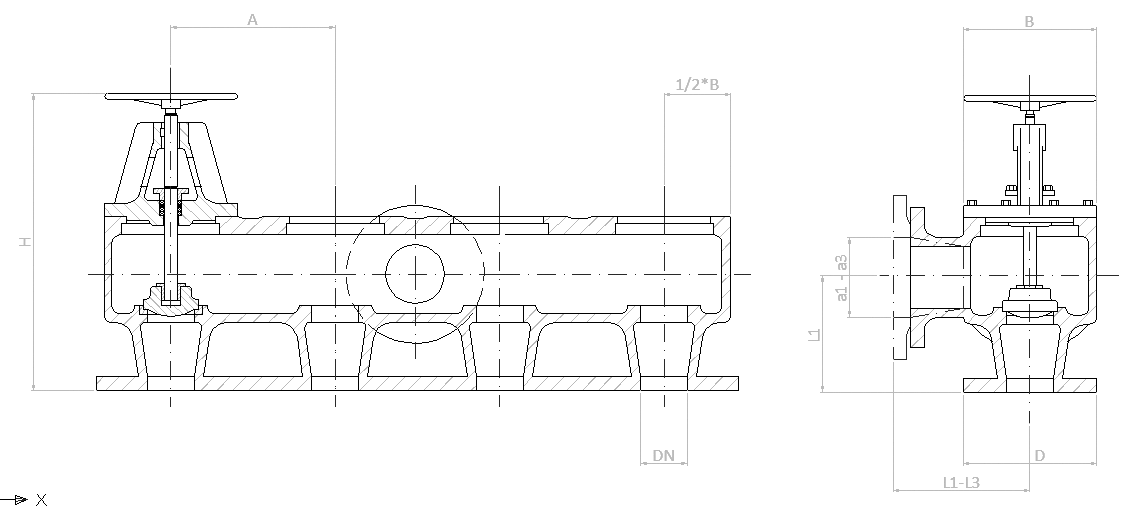

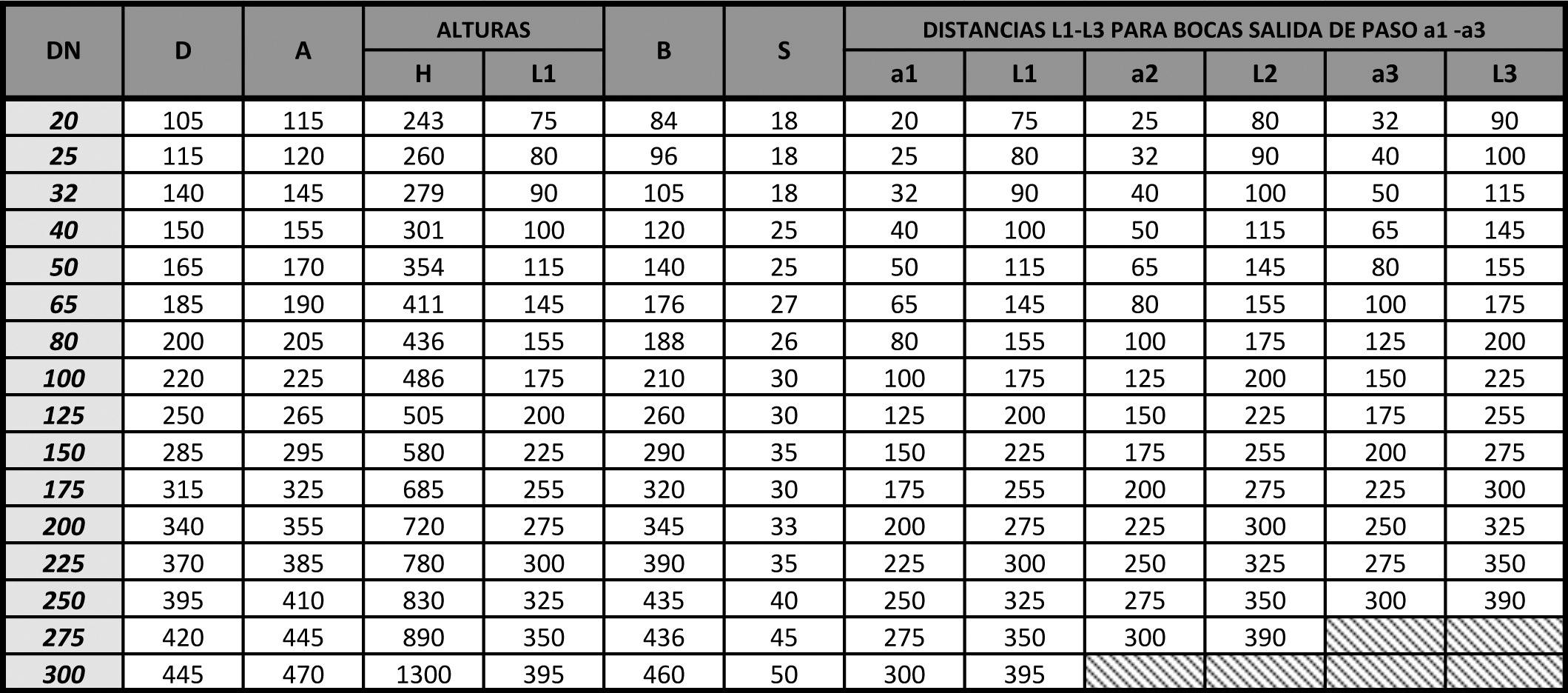

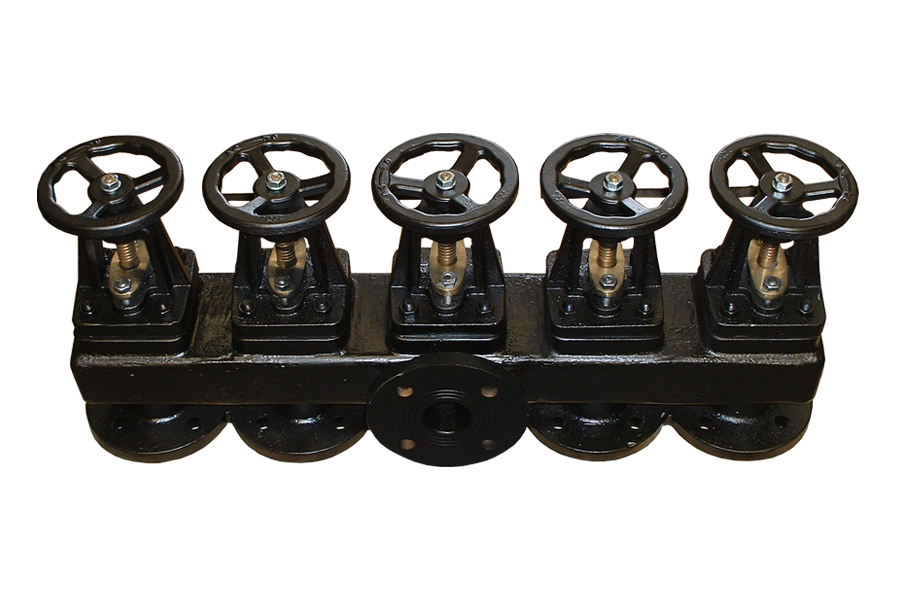

CAJAS DE VÁLVULAS DE ASPIRACIÓN (REF./ 40-04. TIPO III)
DE USO PARA TODAS LAS TUBERÍAS DE ENGRASE, PETRÓLEO Y AGUA, DE BAJA PRESIÓN.
LAS CAJAS DE VÁLVULAS DE ASPIRACIÓN SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE. VOLANTES DE MANIOBRA O MANIVELA A ELECCIÓN.
BRIDAS SEGÚN NORMAS DIN.
LAS CAJAS DE VÁLVULAS DE ASPIRACIÓN SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE. VOLANTES DE MANIOBRA O MANIVELA A ELECCIÓN.
BRIDAS SEGÚN NORMAS DIN.
NOTA 1: OTROS MATERIALES, DIMENSIONES O NORMAS CONSULTAR.
NOTA 2: ACOPLAMIENTOS PARA CILINDROS NEUMÁTICOS CONSULTAR.
NOTA 2: ACOPLAMIENTOS PARA CILINDROS NEUMÁTICOS CONSULTAR.

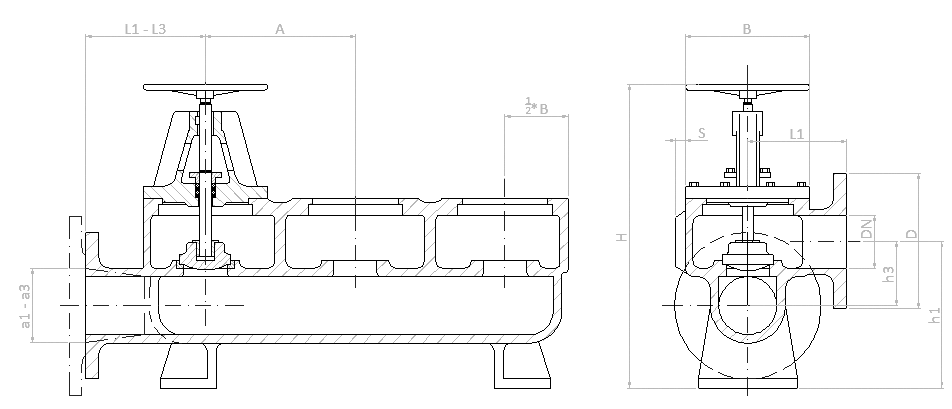

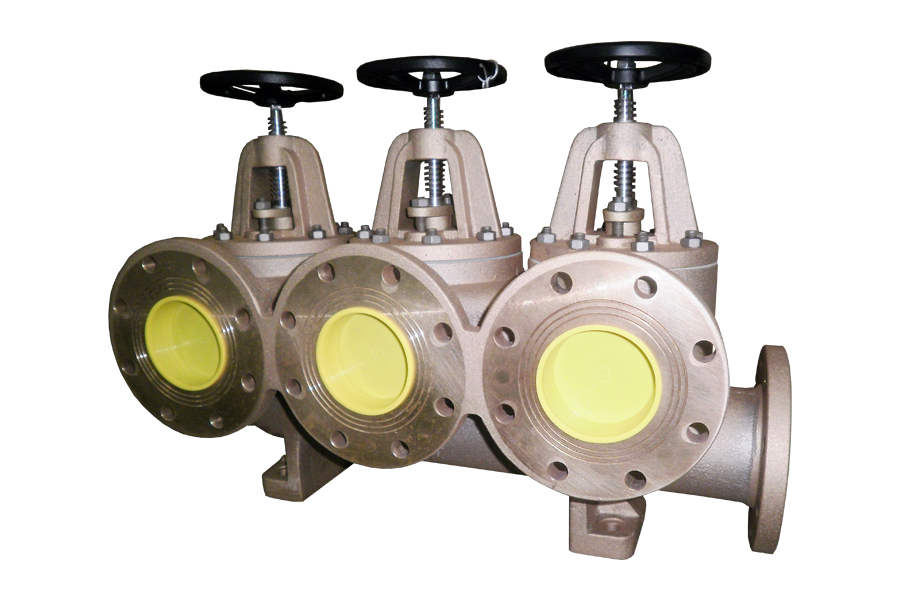

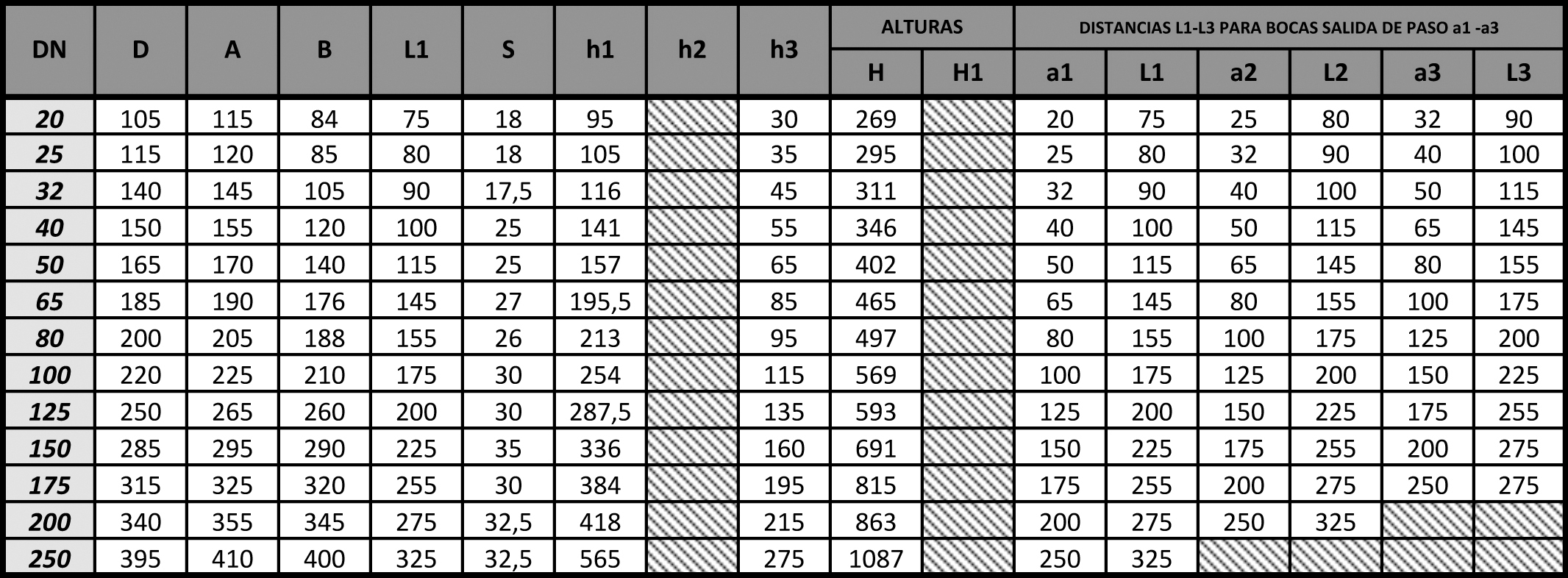

CAJAS DE VÁLVULAS DE DESCARGA (REF./ 40-06. TIPO I)
DE USO PARA TODAS LAS TUBERÍAS DE ENGRASE, PETRÓLEO Y AGUA, DE BAJA PRESIÓN.
LAS CAJAS DE VÁLVULAS DE DESCARGA SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE. VOLANTES DE MANIOBRA O MANIVELA A ELECCIÓN.
BRIDAS SEGÚN NORMAS DIN.
LAS CAJAS DE VÁLVULAS DE DESCARGA SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE. VOLANTES DE MANIOBRA O MANIVELA A ELECCIÓN.
BRIDAS SEGÚN NORMAS DIN.
NOTA 1: OTROS MATERIALES, DIMENSIONES O NORMAS CONSULTAR.
NOTA 2: ACOPLAMIENTOS PARA CILINDROS NEUMÁTICOS CONSULTAR.
NOTA 2: ACOPLAMIENTOS PARA CILINDROS NEUMÁTICOS CONSULTAR.

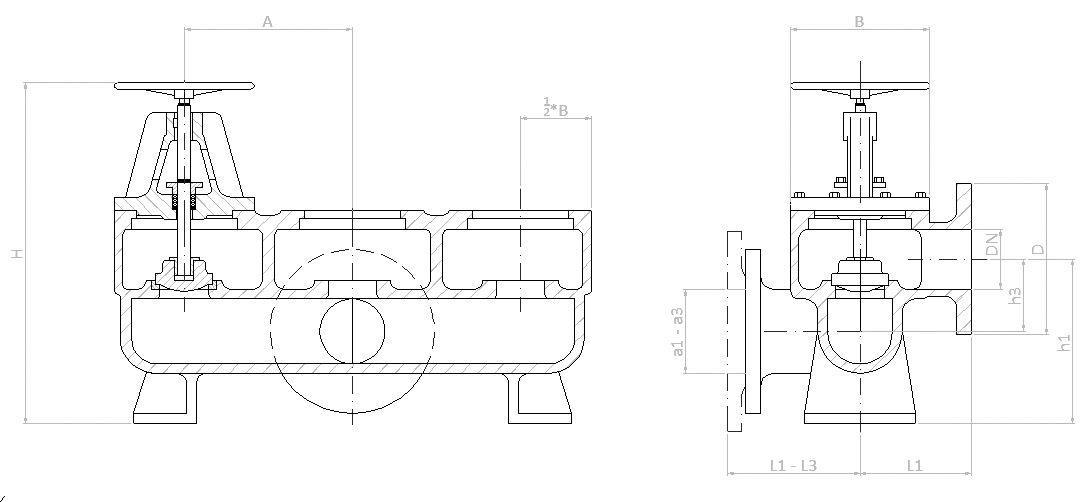

CAJAS DE VÁLVULAS DE DESCARGA (REF./ 40-06. TIPO II)
DE USO PARA TODAS LAS TUBERÍAS DE ENGRASE, PETRÓLEO Y AGUA, DE BAJA PRESIÓN.
LAS CAJAS DE VÁLVULAS DE DESCARGA SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE.
VOLANTES DE MANIOBRA O MANIVELA A ELECCIÓN.
LAS CAJAS DE VÁLVULAS DE DESCARGA SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE.
VOLANTES DE MANIOBRA O MANIVELA A ELECCIÓN.
NOTA 1: OTROS MATERIALES O DIMENSIONES CONSULTAR.
NOTA 2: ACOPLAMIENTOS PARA CILINDROS NEUMÁTICOS CONSULTAR.
NOTA 2: ACOPLAMIENTOS PARA CILINDROS NEUMÁTICOS CONSULTAR.

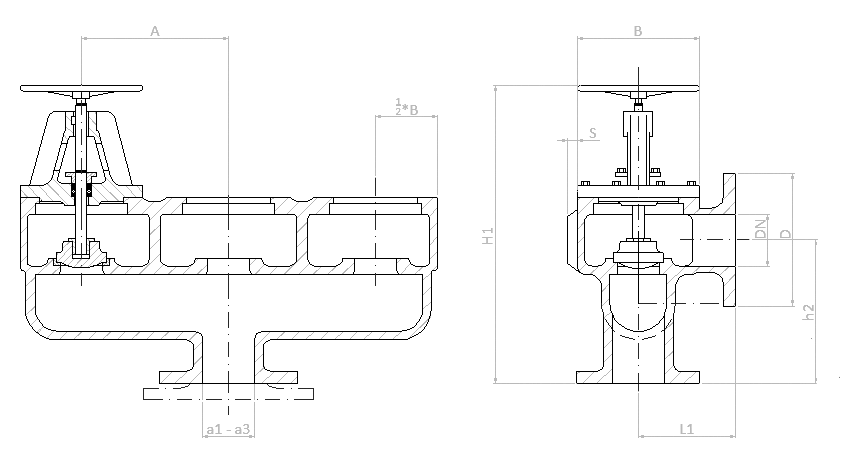

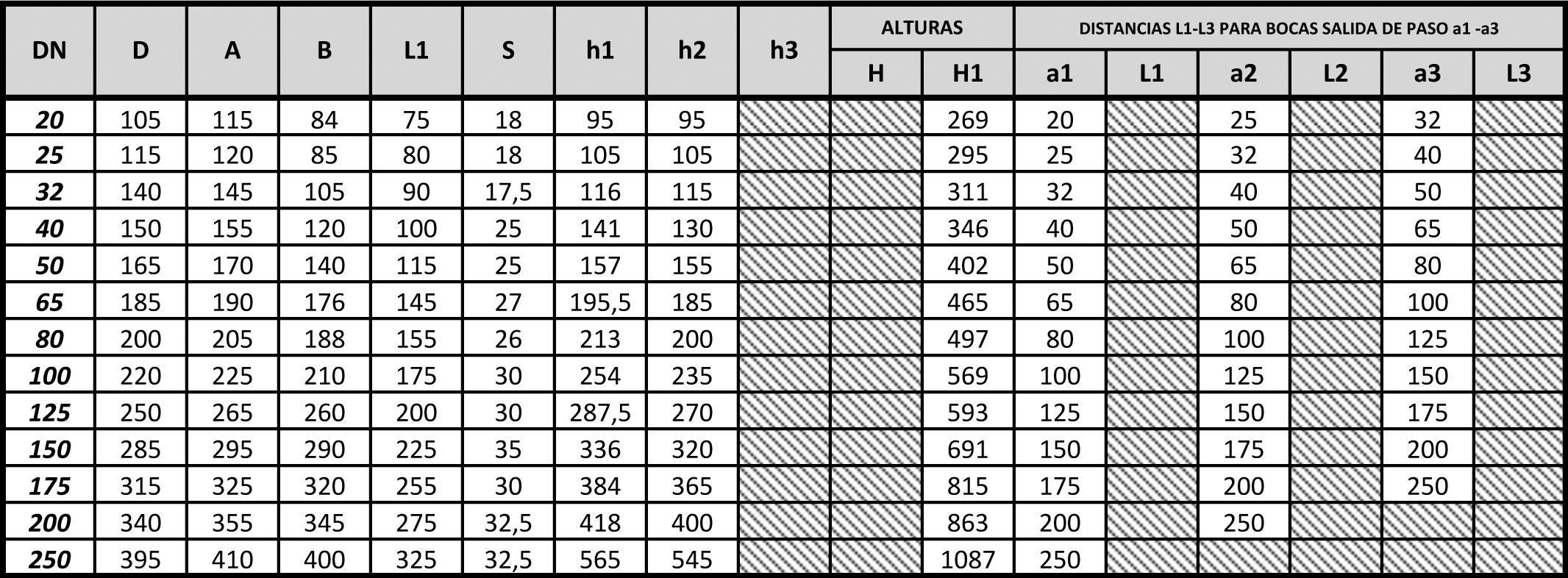

CAJAS DE VÁLVULAS DE DESCARGA (REF./ 40-06. TIPO III)
DE USO PARA TODAS LAS TUBERÍAS DE ENGRASE, PETRÓLEO Y AGUA, DE BAJA PRESIÓN.
LAS CAJAS DE VÁLVULAS DE DESCARGA SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE. VOLANTES DE MANIOBRA O MANIVELA A ELECCIÓN.
BRIDAS SEGÚN NORMAS DIN.
LAS CAJAS DE VÁLVULAS DE DESCARGA SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE. VOLANTES DE MANIOBRA O MANIVELA A ELECCIÓN.
BRIDAS SEGÚN NORMAS DIN.
NOTA 1: OTROS MATERIALES, DIMENSIONES O NORMAS CONSULTAR.
NOTA 2: ACOPLAMIENTOS PARA CILINDROS NEUMÁTICOS CONSULTAR.
NOTA 2: ACOPLAMIENTOS PARA CILINDROS NEUMÁTICOS CONSULTAR.

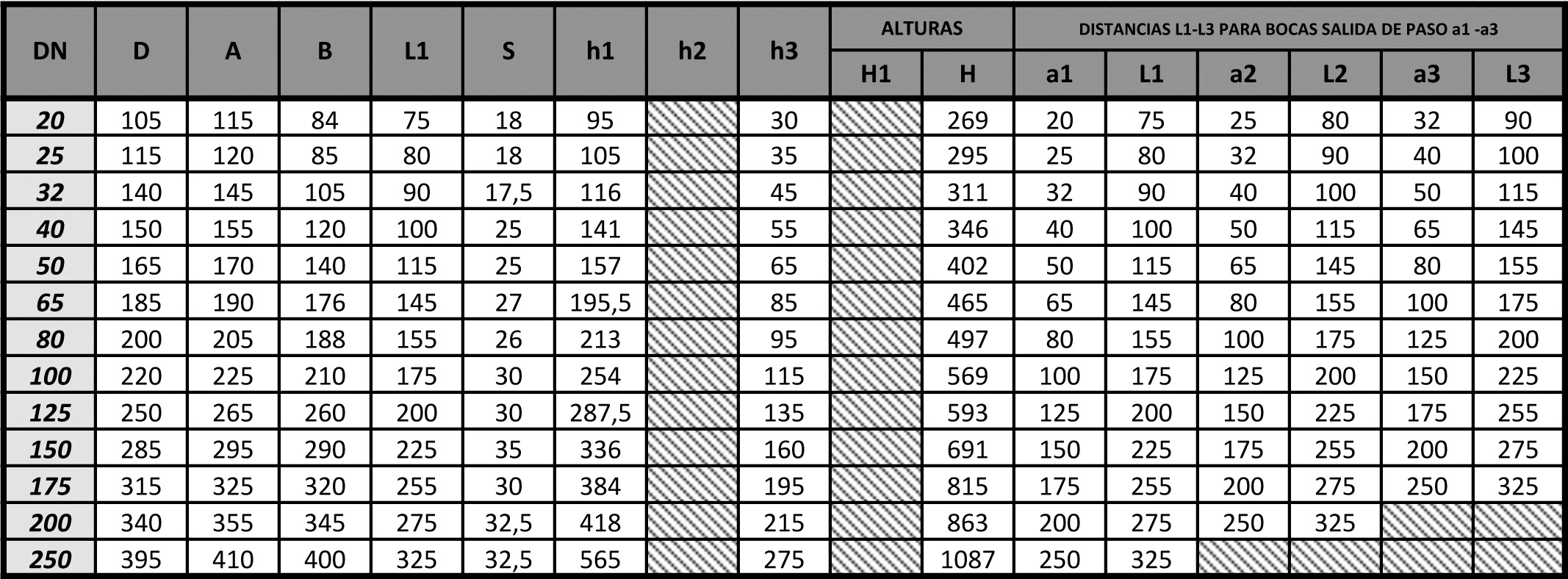

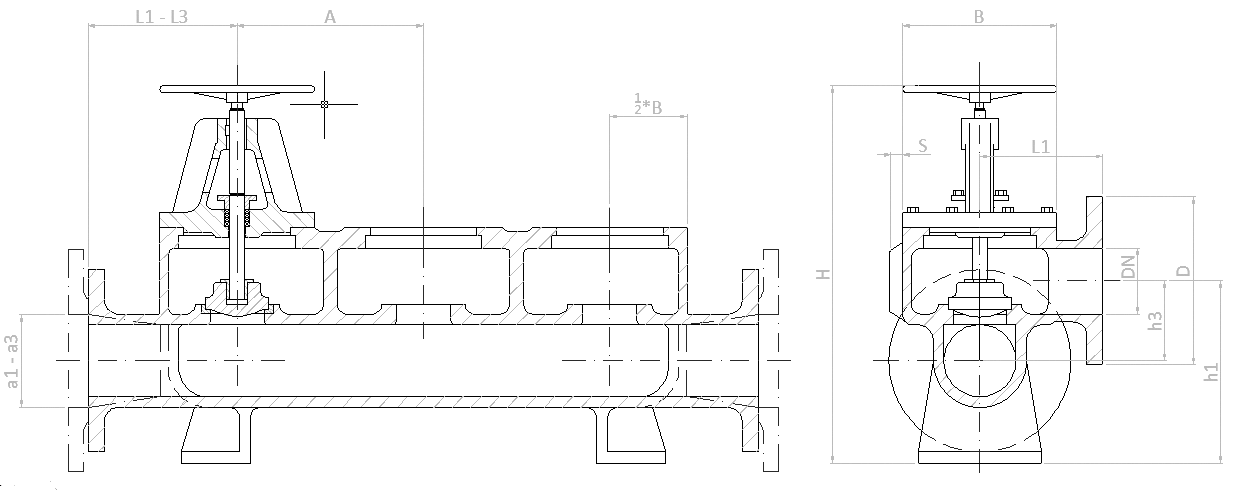

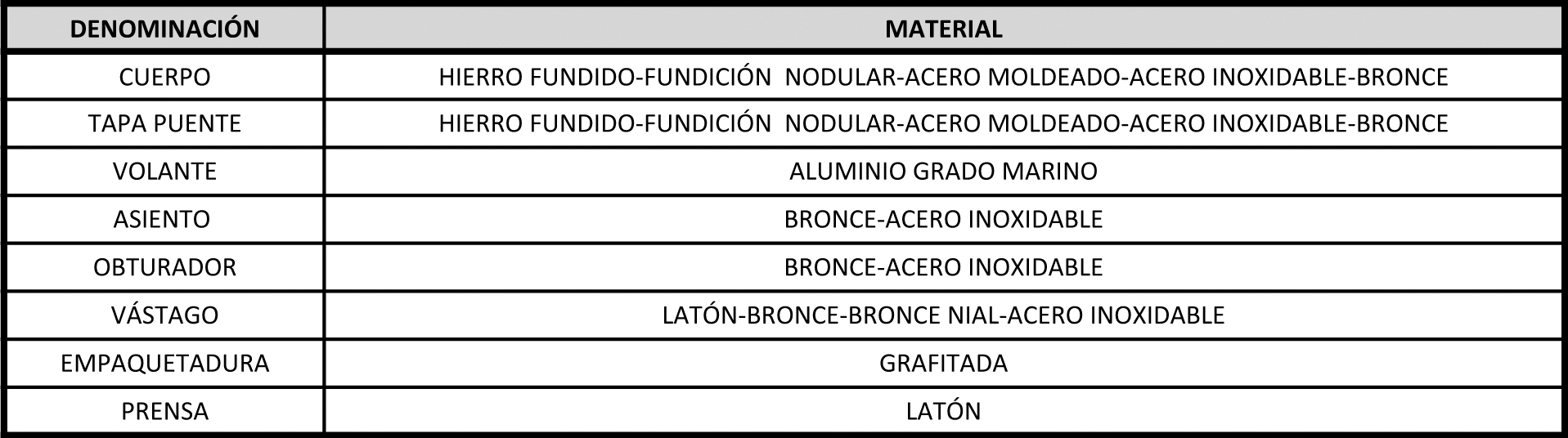

CAJAS DE VÁLVULAS DE DESCARGA (REF./ 40-06. TIPO IV)
DE USO PARA TODAS LAS TUBERÍAS DE ENGRASE, PETRÓLEO Y AGUA, DE BAJA PRESIÓN.
LAS CAJAS DE VÁLVULAS DE DESCARGA SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE. VOLANTES DE MANIOBRA O MANIVELA A ELECCIÓN.
BRIDAS SEGÚN NORMAS DIN.
LAS CAJAS DE VÁLVULAS DE DESCARGA SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE. VOLANTES DE MANIOBRA O MANIVELA A ELECCIÓN.
BRIDAS SEGÚN NORMAS DIN.
NOTA 1: OTROS MATERIALES, DIMENSIONES O NORMAS CONSULTAR.
NOTA 2: ACOPLAMIENTOS PARA CILINDROS NEUMÁTICOS CONSULTAR.
NOTA 2: ACOPLAMIENTOS PARA CILINDROS NEUMÁTICOS CONSULTAR.

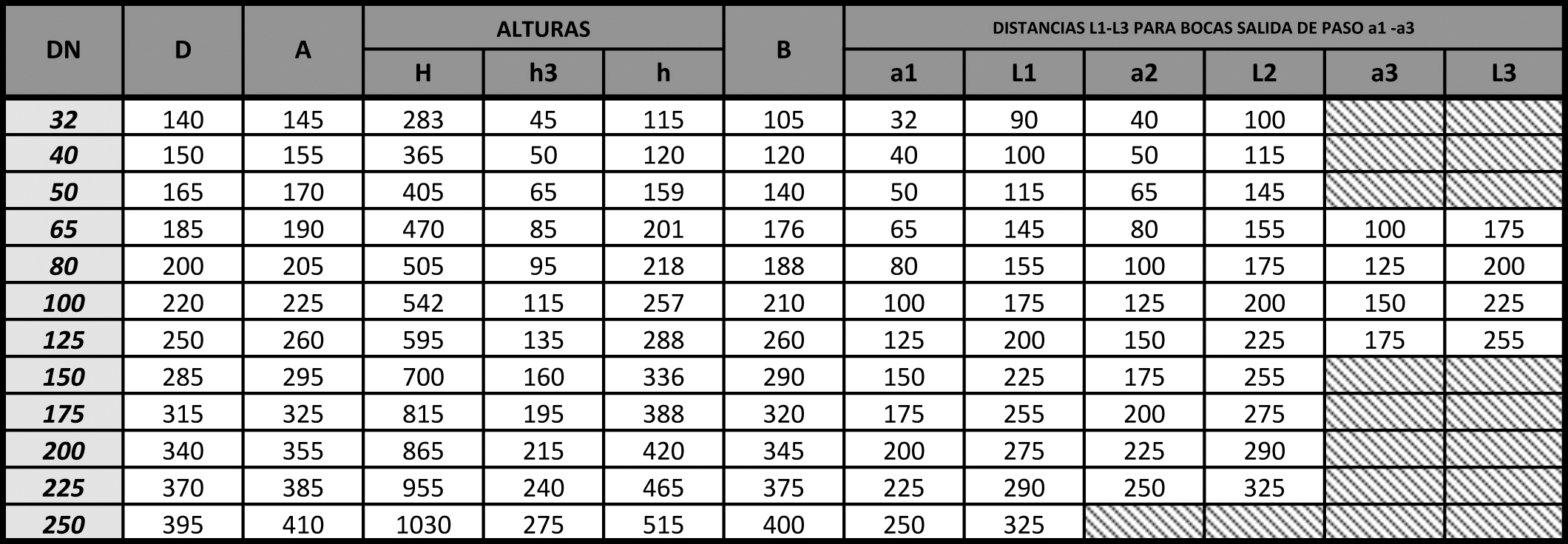

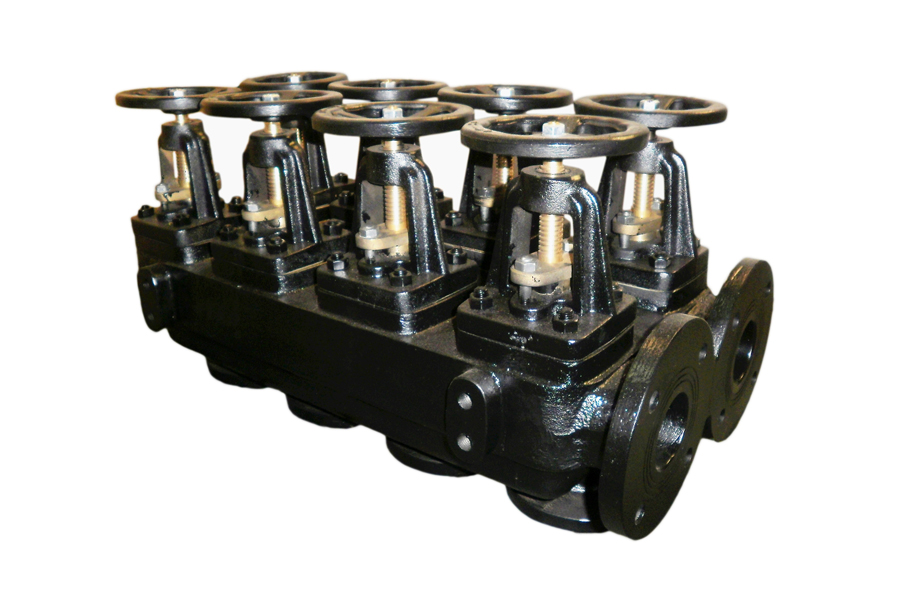

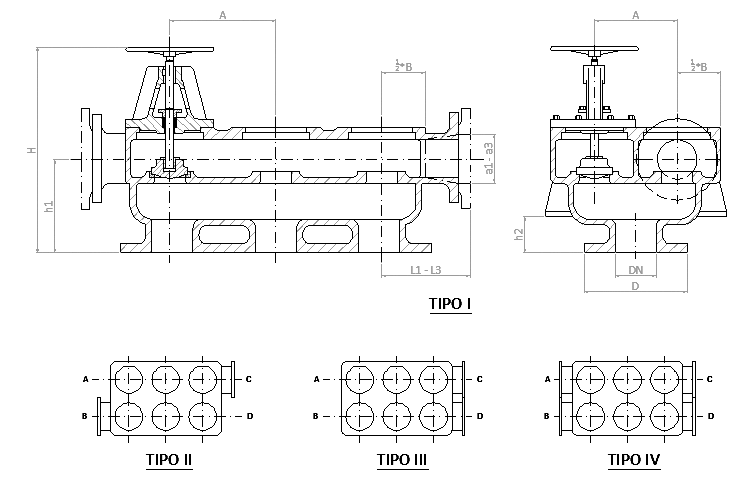

CAJAS DE VÁLVULAS DE ASPIRACIÓN Y DESCARGA (REF./ 40-11. TIPO I-II-III-IV)
DE USO PARA TODAS LAS TUBERÍAS DE ENGRASE, PETRÓLEO Y AGUA, DE BAJA PRESIÓN.
LOS TIPOS VARÍAN EN FUNCIÓN DE LA POSICIÓN DE LAS BOCAS PRINCIPALES A, B, C Y D.
LAS CAJAS DE VÁLVULAS DE ASPIRACIÓN Y DESCARGA SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE.
VOLANTES DE MANIOBRA O MANIVELA A ELECCIÓN.
LOS TIPOS VARÍAN EN FUNCIÓN DE LA POSICIÓN DE LAS BOCAS PRINCIPALES A, B, C Y D.
LAS CAJAS DE VÁLVULAS DE ASPIRACIÓN Y DESCARGA SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE.
VOLANTES DE MANIOBRA O MANIVELA A ELECCIÓN.
NOTA 1: OTROS MATERIALES, DIMENSIONES O NORMAS CONSULTAR.
NOTA 2: ACOPLAMIENTOS PARA CILINDROS NEUMÁTICOS CONSULTAR.
NOTA 2: ACOPLAMIENTOS PARA CILINDROS NEUMÁTICOS CONSULTAR.

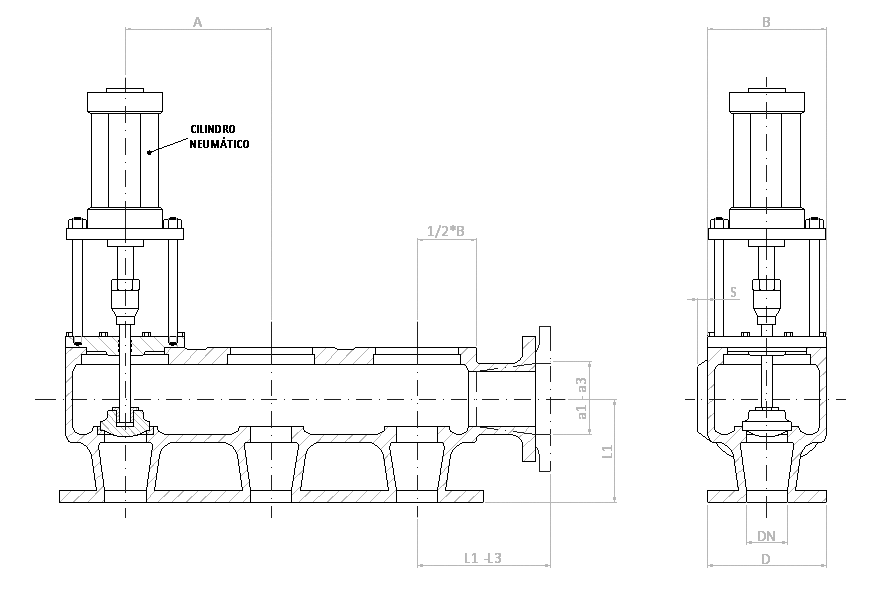

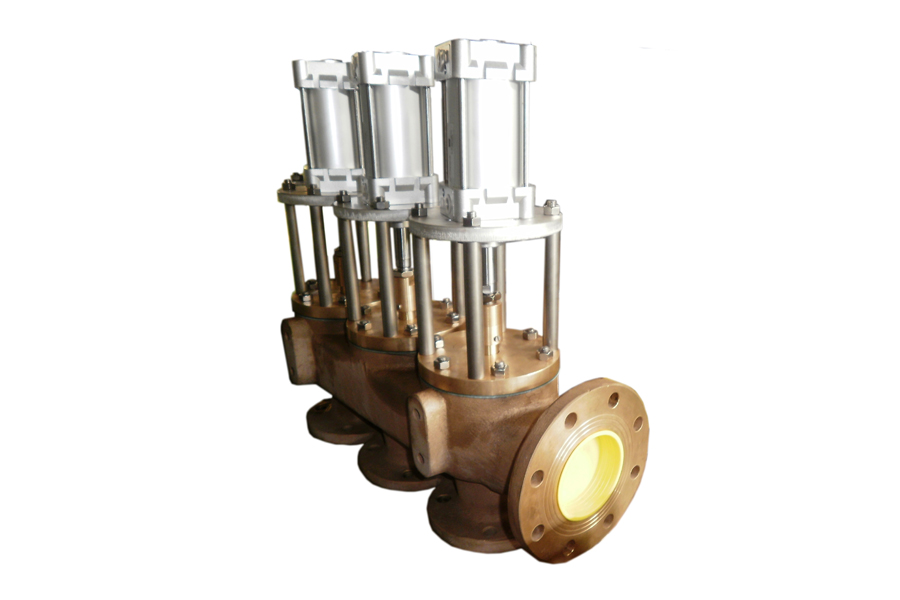

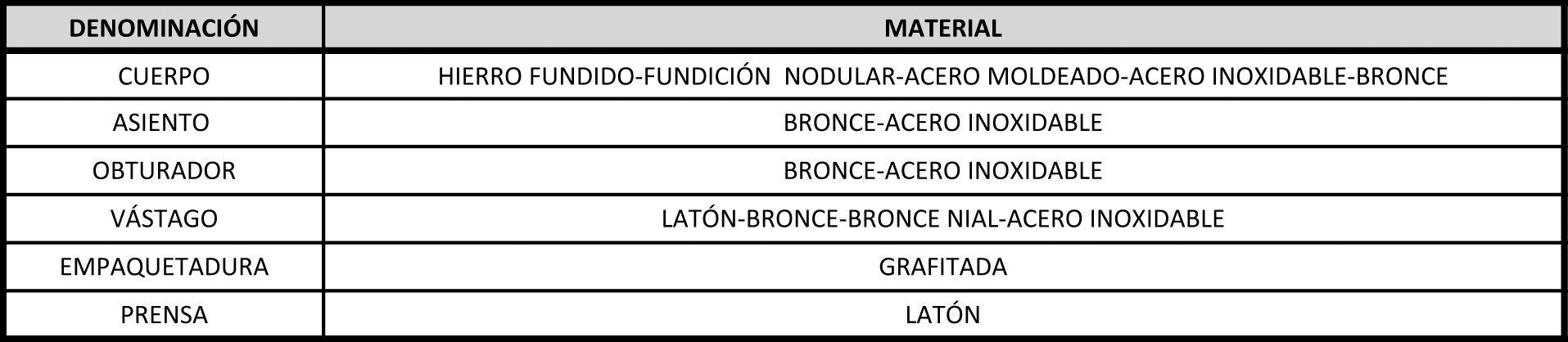

CAJAS DE VÁLVULAS DE ASPIRACIÓN ACCIONAMIENTO NEUMÁTICO (REF./ 40-04-AN. TIPO I)
DE USO PARA TODAS LAS TUBERÍAS DE ENGRASE, PETRÓLEO Y AGUA, DE BAJA PRESIÓN.
LAS CAJAS DE VÁLVULAS DE ASPIRACIÓN SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE.
BRIDAS SEGÚN NORMAS DIN.
LAS CAJAS DE VÁLVULAS DE ASPIRACIÓN SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE.
BRIDAS SEGÚN NORMAS DIN.
NOTA 1: OTROS MATERIALES, DIMENSIONES O NORMAS CONSULTAR.
NOTA 2: CARACTERÍSTICAS CILINDROS NEUMÁTICOS CONSULTAR.
NOTA 2: CARACTERÍSTICAS CILINDROS NEUMÁTICOS CONSULTAR.

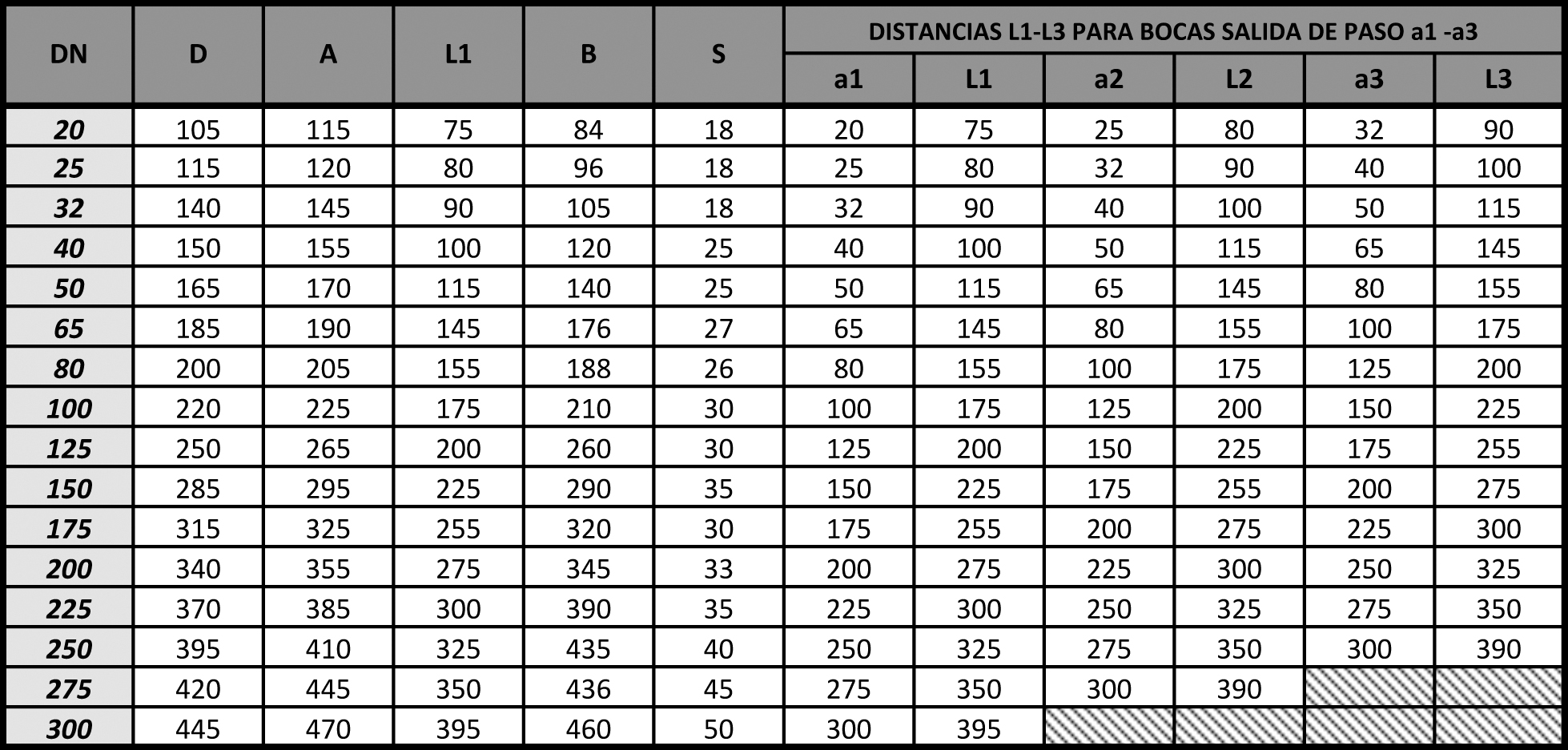

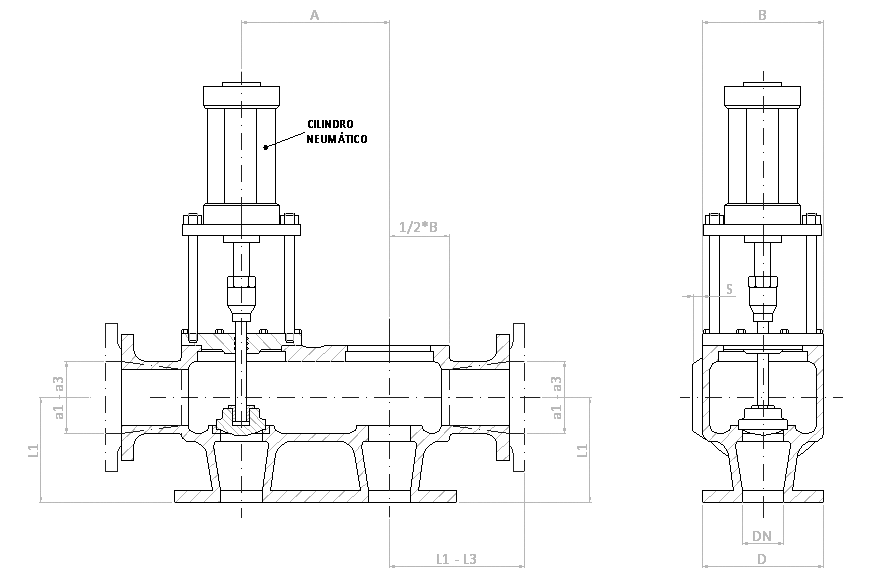

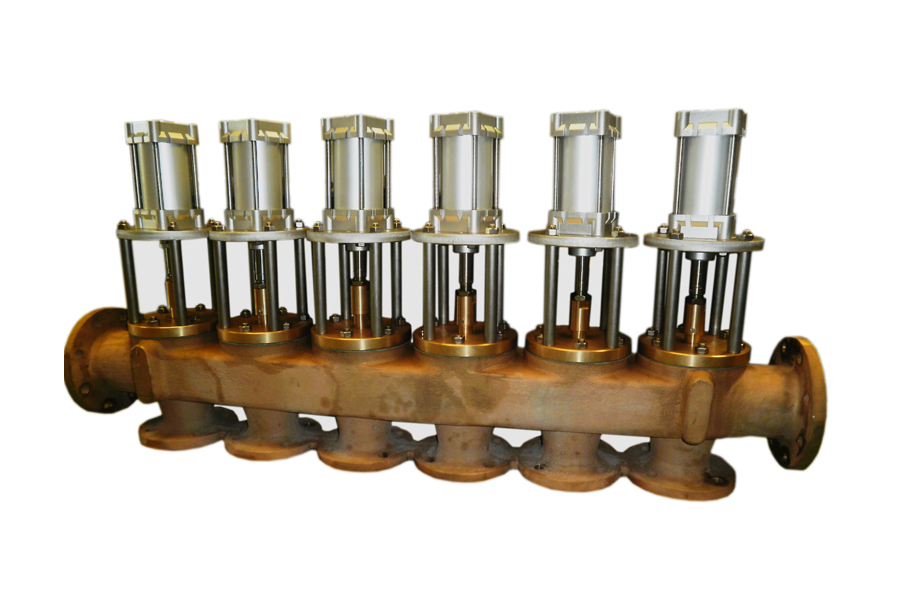

CAJAS DE VÁLVULAS DE ASPIRACIÓN ACCIONAMIENTO NEUMÁTICO (REF./ 40-04-AN. TIPO II)
DE USO PARA TODAS LAS TUBERÍAS DE ENGRASE, PETRÓLEO Y AGUA, DE BAJA PRESIÓN.
LAS CAJAS DE VÁLVULAS DE ASPIRACIÓN SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE.
BRIDAS SEGÚN NORMAS DIN.
LAS CAJAS DE VÁLVULAS DE ASPIRACIÓN SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE.
BRIDAS SEGÚN NORMAS DIN.
NOTA 1: OTROS MATERIALES, DIMENSIONES O NORMAS CONSULTAR.
NOTA 2: CARACTERÍSTICAS CILINDROS NEUMÁTICOS CONSULTAR.
NOTA 2: CARACTERÍSTICAS CILINDROS NEUMÁTICOS CONSULTAR.

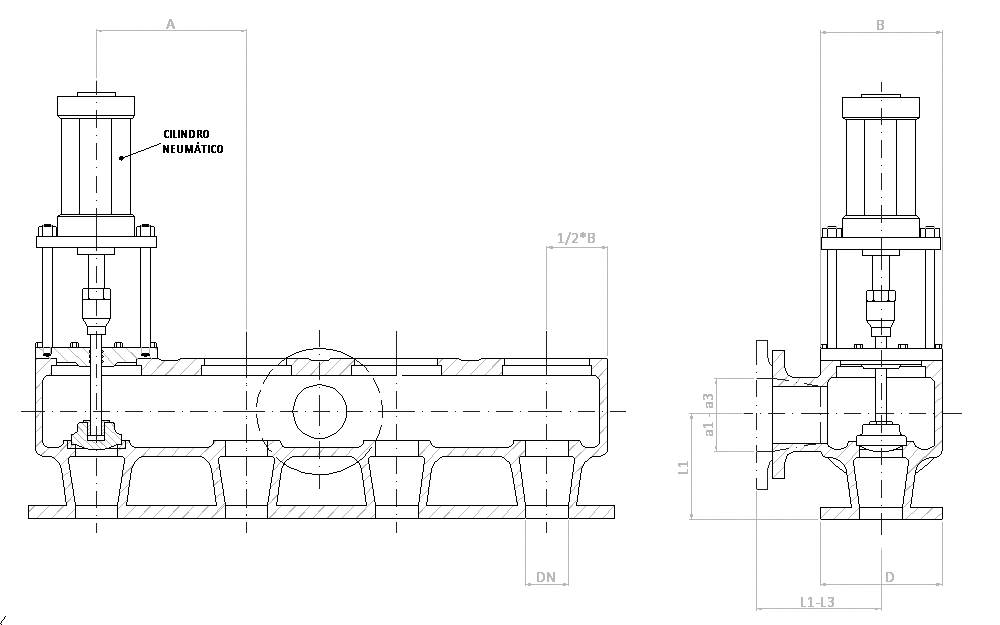

CAJAS DE VÁLVULAS DE ASPIRACIÓN ACCIONAMIENTO NEUMÁTICO (REF./ 40-04-AN. TIPO III)
DE USO PARA TODAS LAS TUBERÍAS DE ENGRASE, PETRÓLEO Y AGUA, DE BAJA PRESIÓN.
LAS CAJAS DE VÁLVULAS DE ASPIRACIÓN SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE.
BRIDAS SEGÚN NORMAS DIN.
LAS CAJAS DE VÁLVULAS DE ASPIRACIÓN SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE.
BRIDAS SEGÚN NORMAS DIN.
NOTA 1: OTROS MATERIALES, DIMENSIONES O NORMAS CONSULTAR.
NOTA 2: CARACTERÍSTICAS CILINDROS NEUMÁTICOS CONSULTAR.
NOTA 2: CARACTERÍSTICAS CILINDROS NEUMÁTICOS CONSULTAR.
CAJAS DE VÁLVULAS DE ASPIRACIÓN ACCIONAMIENTO NEUMÁTICO (REF./ 40-06-AN. TIPO I)
DE USO PARA TODAS LAS TUBERÍAS DE ENGRASE, PETRÓLEO Y AGUA, DE BAJA PRESIÓN.
LAS CAJAS DE VÁLVULAS DE DESCARGA SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE.
BRIDAS SEGÚN NORMAS DIN.
LAS CAJAS DE VÁLVULAS DE DESCARGA SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE.
BRIDAS SEGÚN NORMAS DIN.
NOTA 1: OTROS MATERIALES, DIMENSIONES O NORMAS CONSULTAR.
NOTA 2: CARACTERÍSTICAS CILINDROS NEUMÁTICOS CONSULTAR.
NOTA 2: CARACTERÍSTICAS CILINDROS NEUMÁTICOS CONSULTAR.
CAJAS DE VÁLVULAS DE ASPIRACIÓN ACCIONAMIENTO NEUMÁTICO (REF./ 40-06-AN. TIPO II)
DE USO PARA TODAS LAS TUBERÍAS DE ENGRASE, PETRÓLEO Y AGUA, DE BAJA PRESIÓN.
LAS CAJAS DE VÁLVULAS DE DESCARGA SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE.
BRIDAS SEGÚN NORMAS DIN.
LAS CAJAS DE VÁLVULAS DE DESCARGA SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE.
BRIDAS SEGÚN NORMAS DIN.
NOTA 1: OTROS MATERIALES O DIMENSIONES CONSULTAR.
NOTA 2: CARACTERÍSTICAS CILINDROS NEUMÁTICOS CONSULTAR.
NOTA 2: CARACTERÍSTICAS CILINDROS NEUMÁTICOS CONSULTAR.

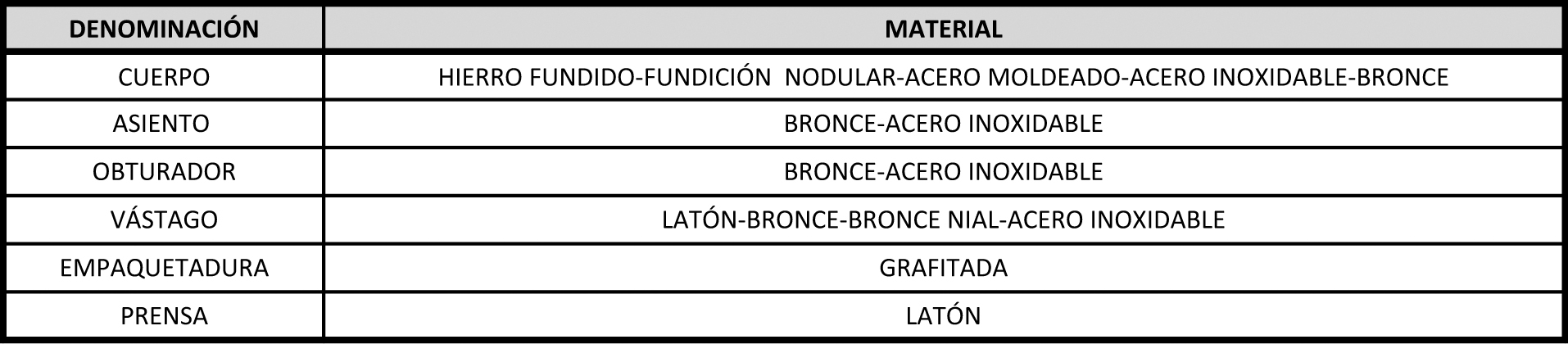

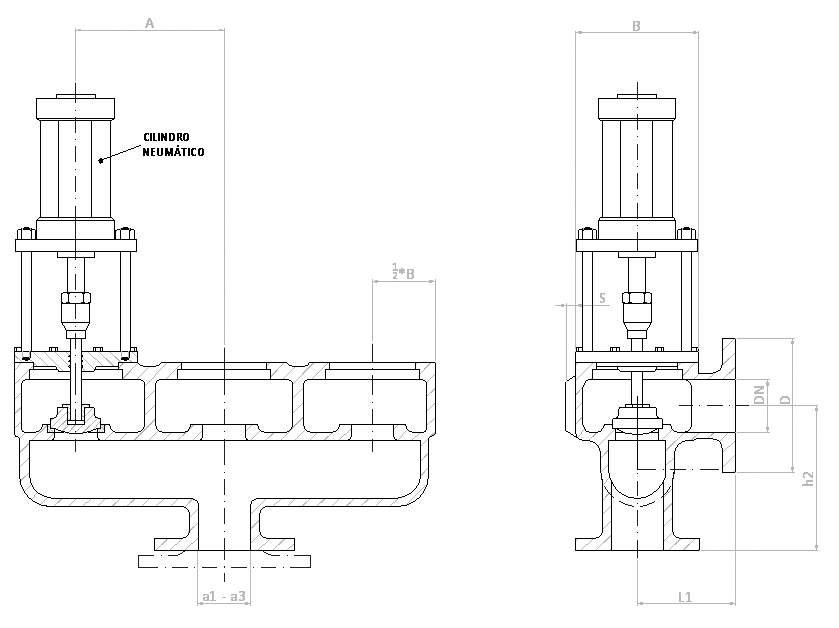

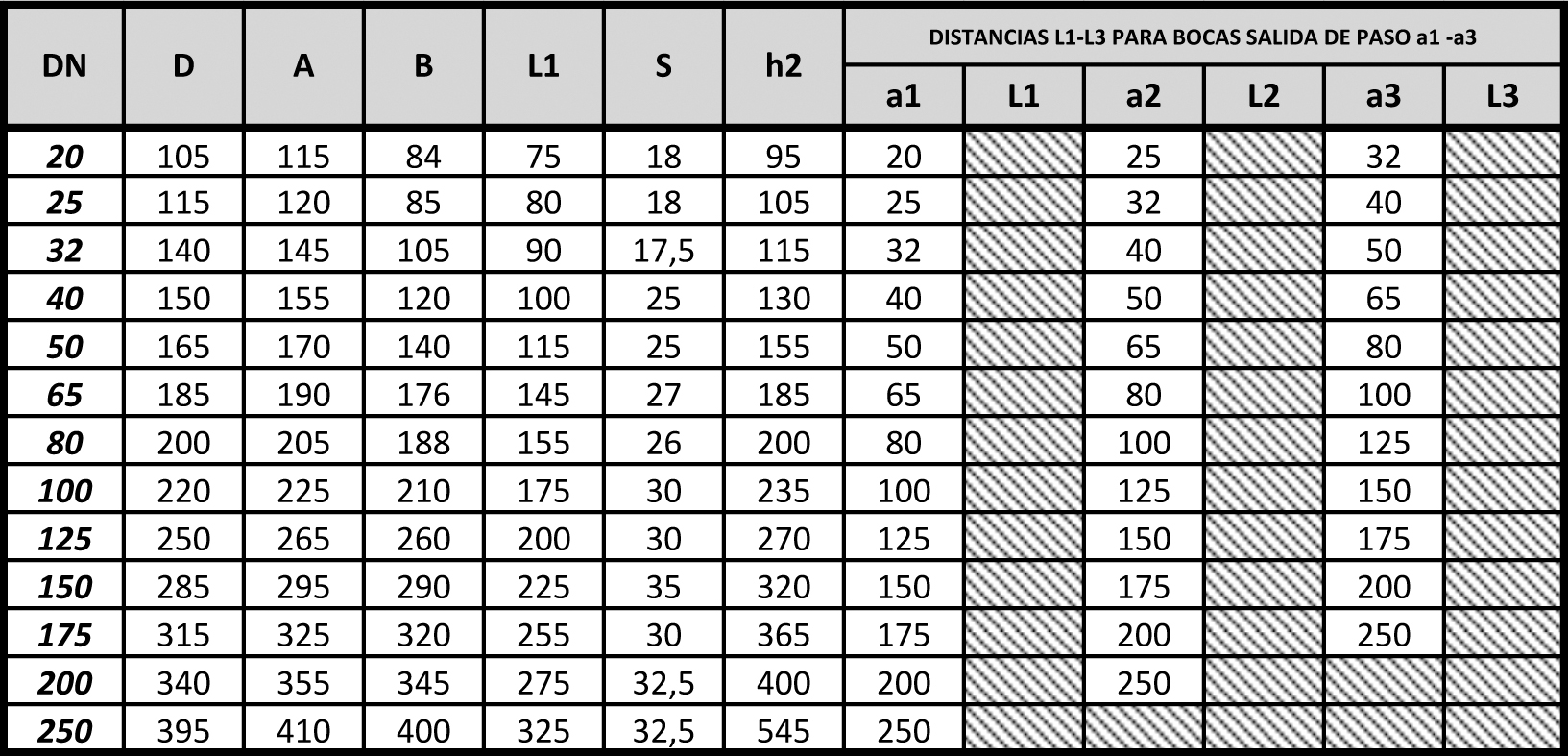

CAJAS DE VÁLVULAS DE ASPIRACIÓN ACCIONEMIENTO NEUMÁTICO (REF./ 40-06-AN. TIPO III)
DE USO PARA TODAS LAS TUBERÍAS DE ENGRASE, PETRÓLEO Y AGUA, DE BAJA PRESIÓN.
LAS CAJAS DE VÁLVULAS DE DESCARGA SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE.
BRIDAS SEGÚN NORMAS DIN.
LAS CAJAS DE VÁLVULAS DE DESCARGA SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE.
BRIDAS SEGÚN NORMAS DIN.
NOTA 1: OTROS MATERIALES, DIMENSIONES O NORMAS CONSULTAR.
NOTA 2: CARECTERÍSTICAS CILINDROS NEUMÁTICOS CONSULTAR.
NOTA 2: CARECTERÍSTICAS CILINDROS NEUMÁTICOS CONSULTAR.

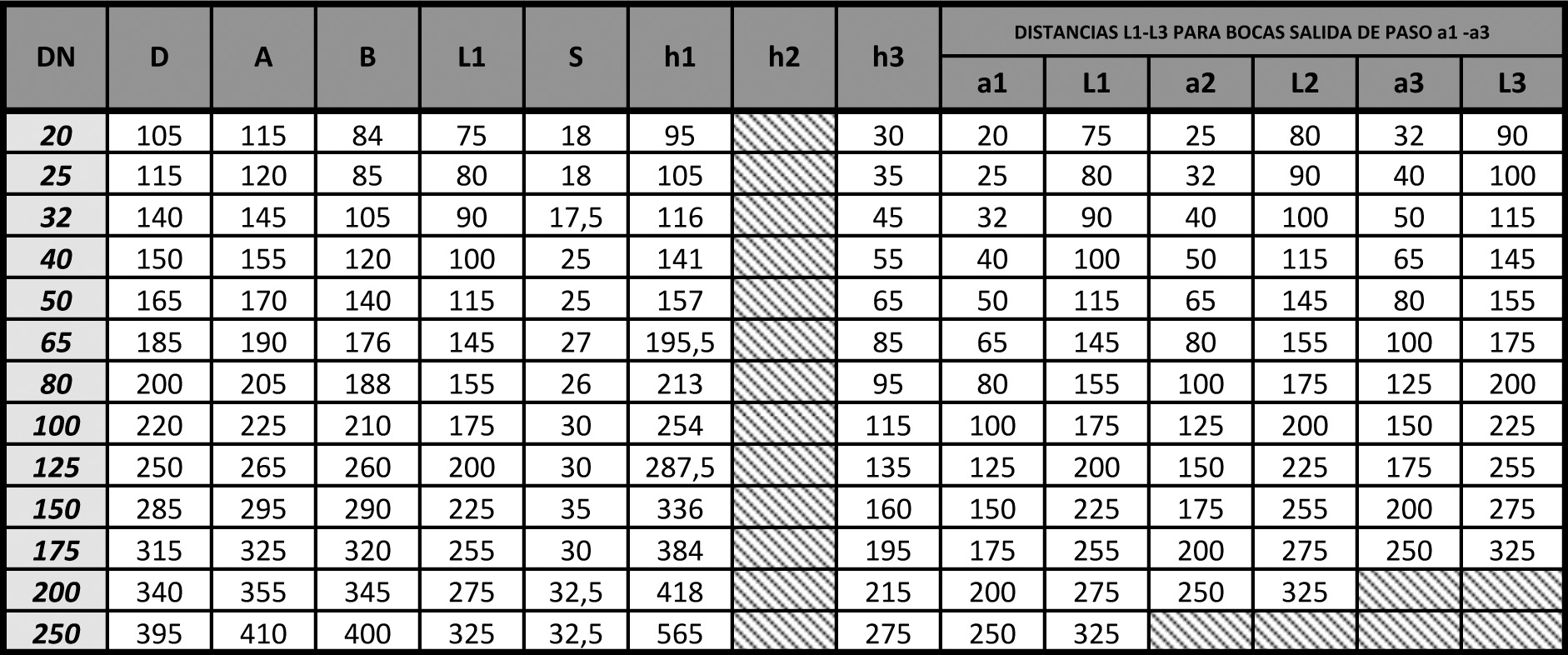

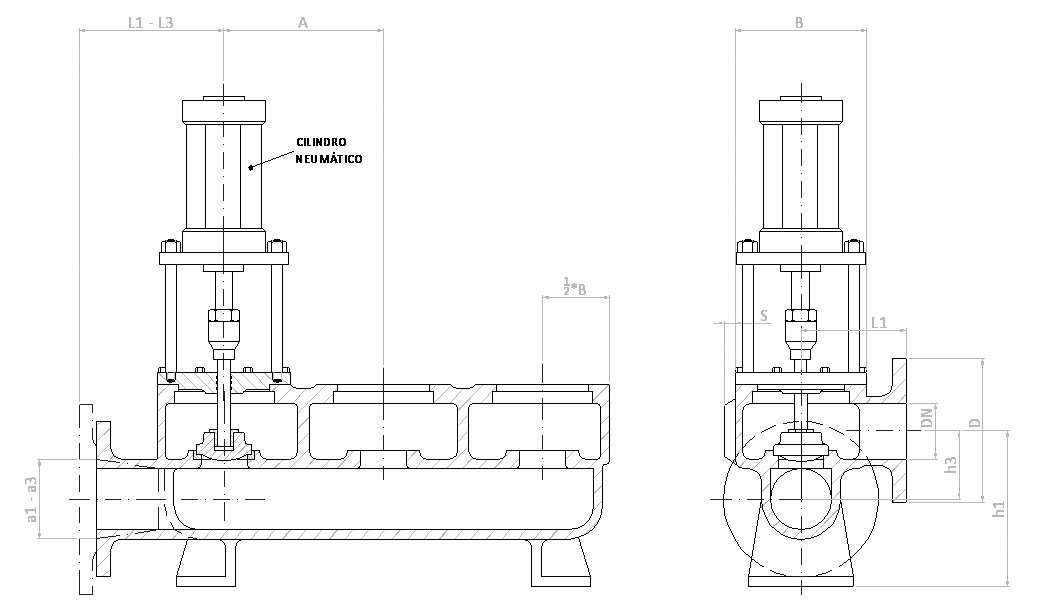

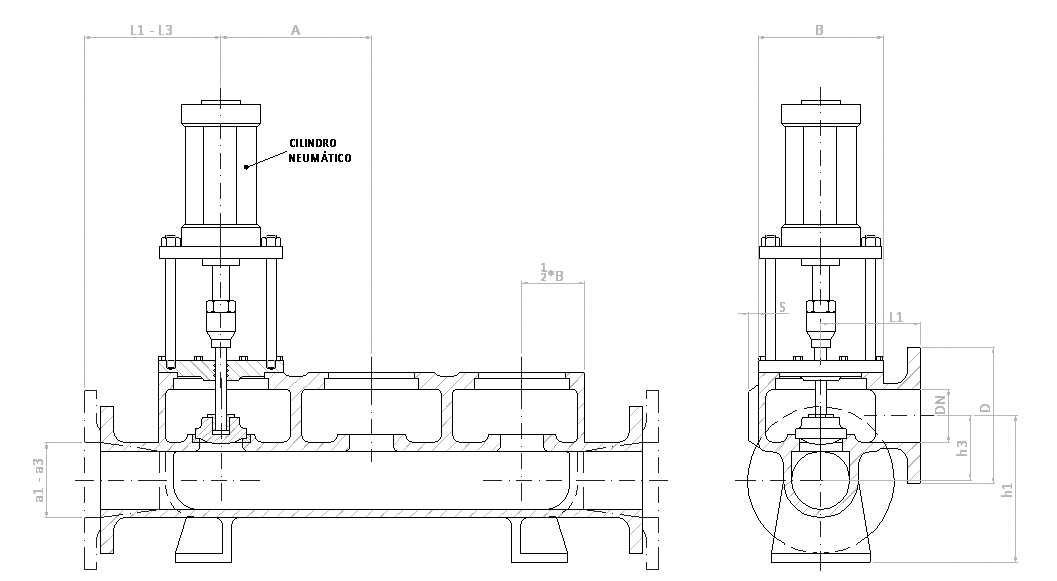

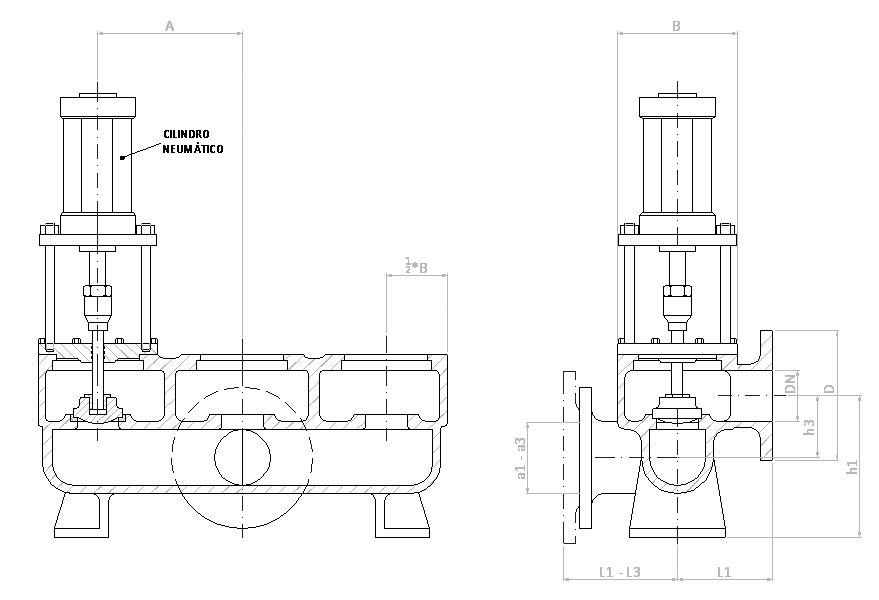

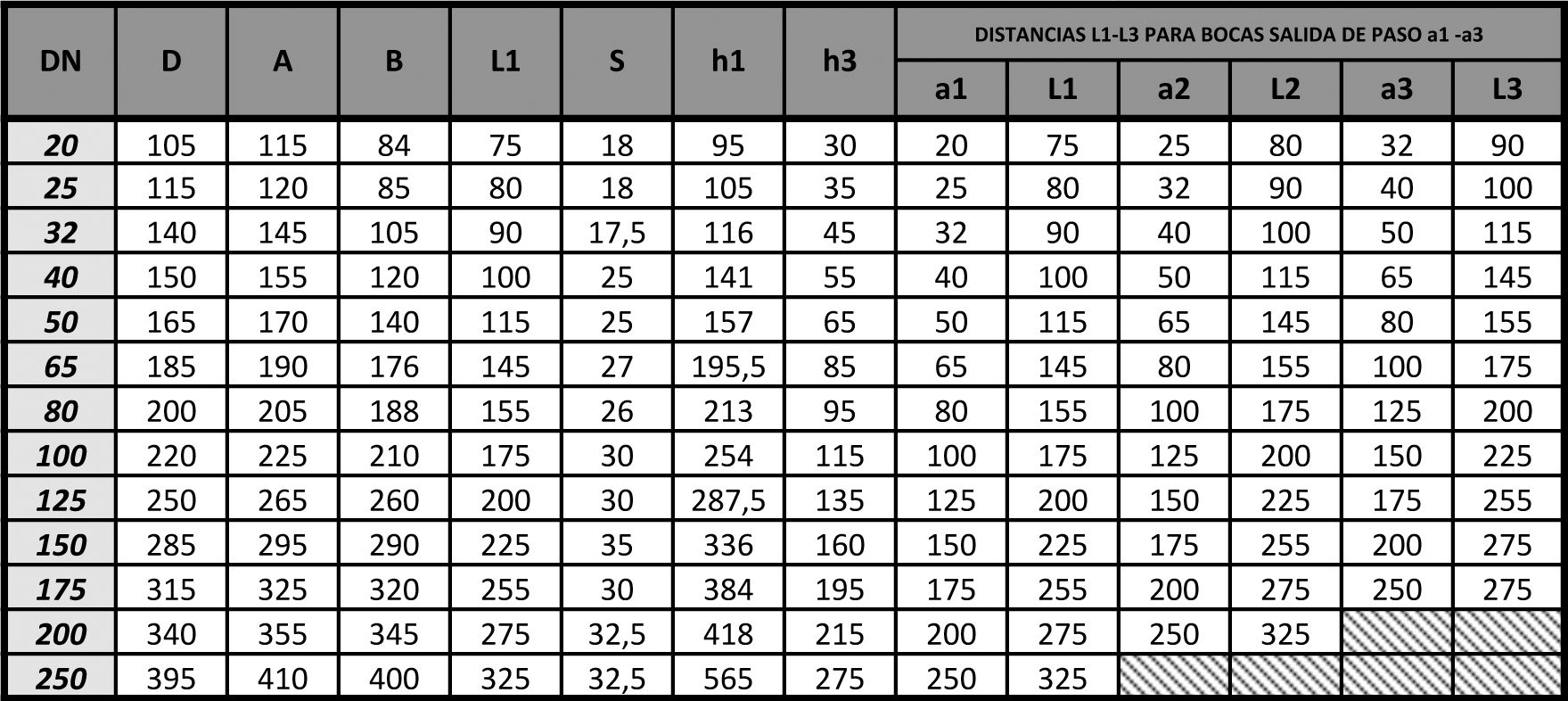

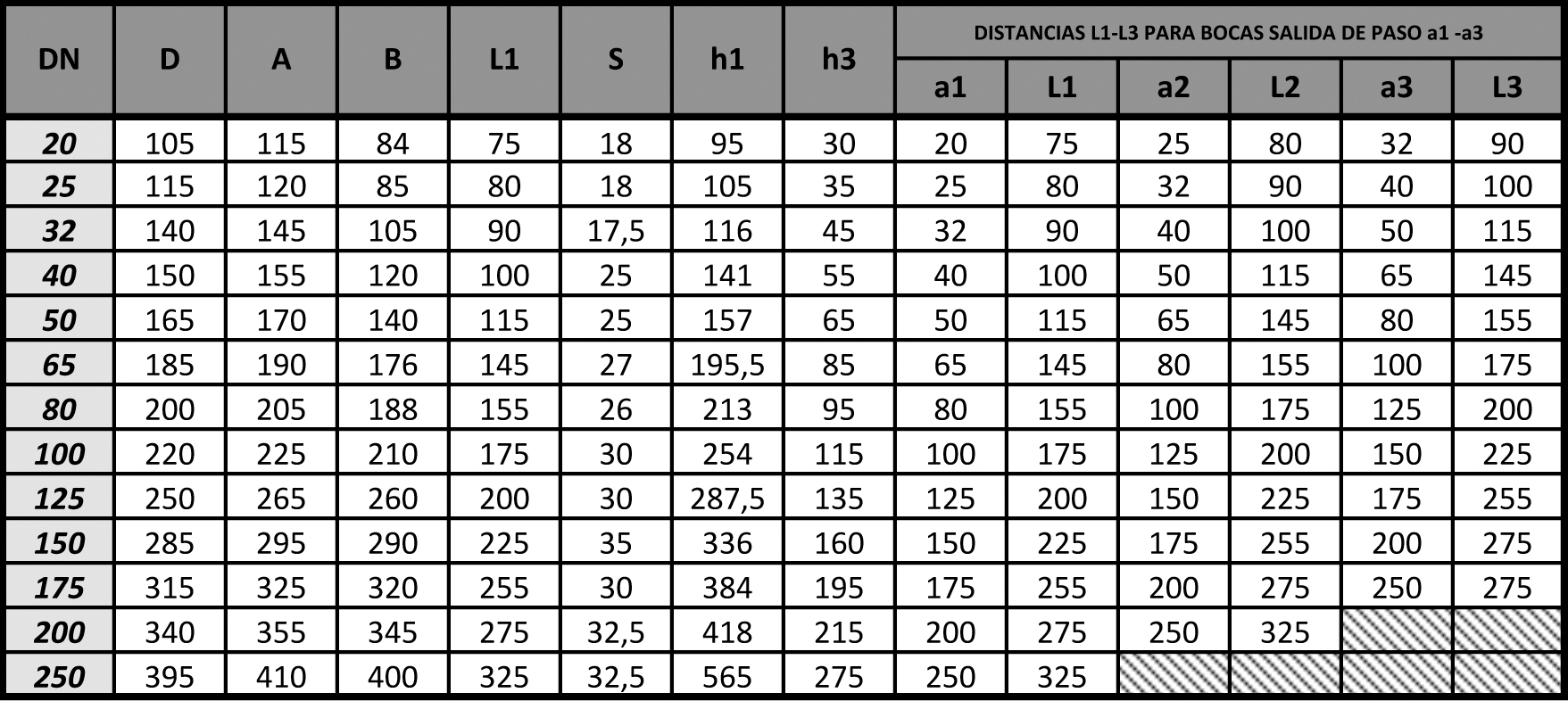

CAJAS DE VÁLVULAS DE DESCARGA ACCIONEMIENTO NEUMÁTICO (REF./ 40-06-AN. TIPO IV)
DE USO PARA TODAS LAS TUBERÍAS DE ENGRASE, PETRÓLEO Y AGUA, DE BAJA PRESIÓN.
LAS CAJAS DE VÁLVULAS DE DESCARGA SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE.
BRIDAS SEGÚN NORMAS DIN.
LAS CAJAS DE VÁLVULAS DE DESCARGA SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE.
BRIDAS SEGÚN NORMAS DIN.
NOTA 1: OTROS MATERIALES, DIMENSIONES O NORMAS CONSULTAR.
NOTA 2: CARACTERÍSTICAS CILINDROS NEUMÁTICOS CONSULTAR.
NOTA 2: CARACTERÍSTICAS CILINDROS NEUMÁTICOS CONSULTAR.

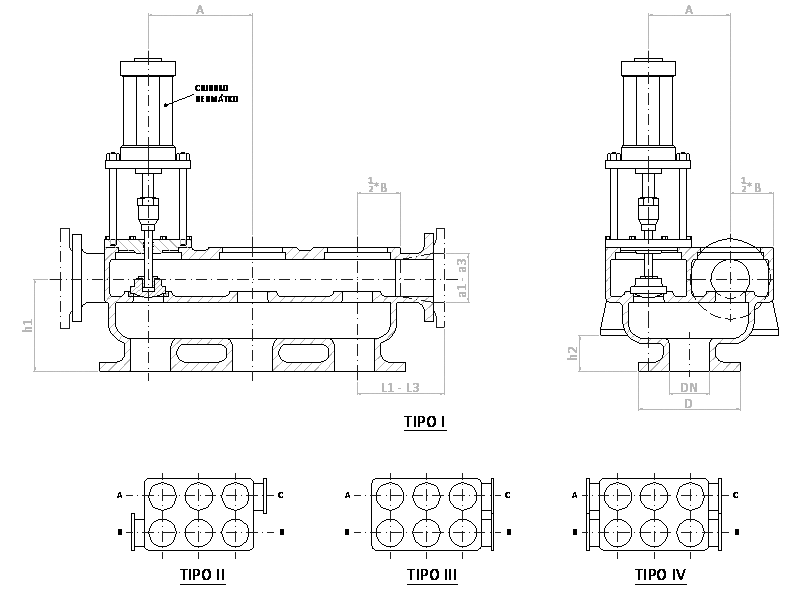

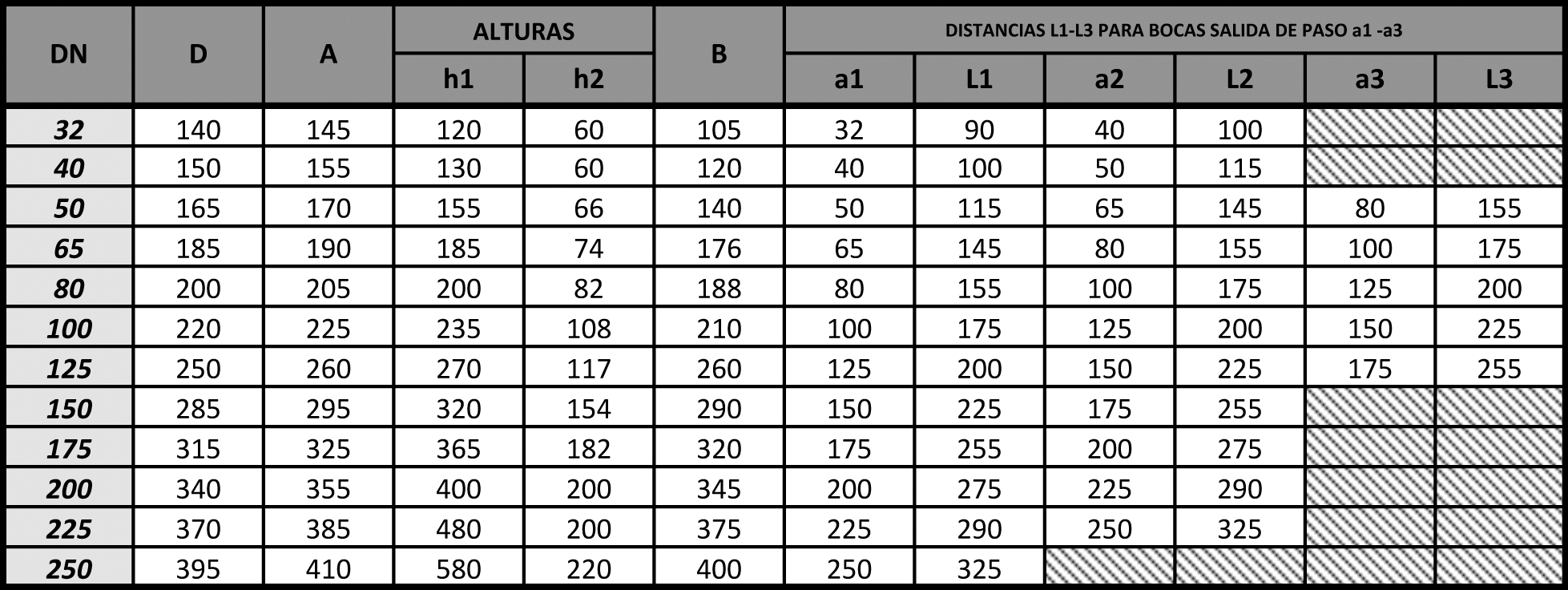

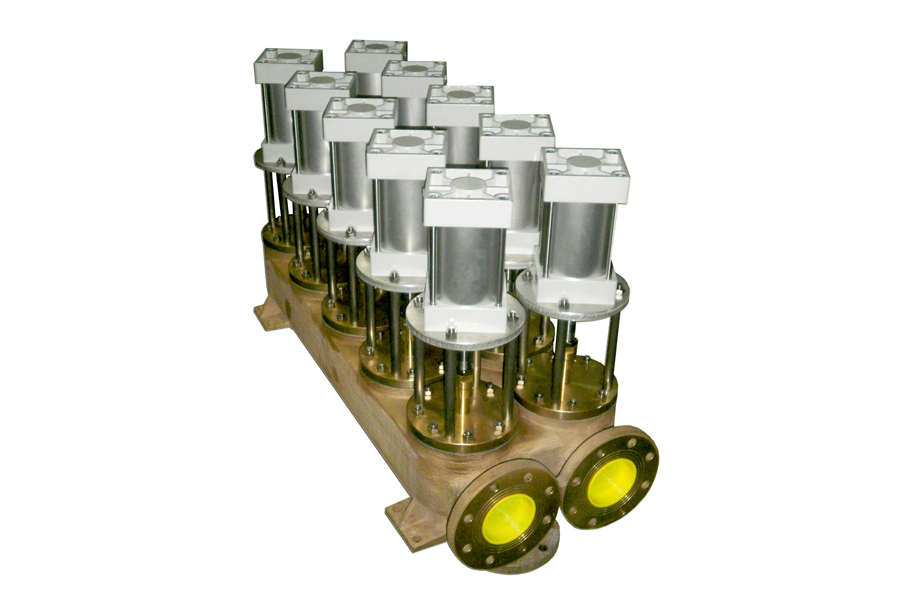

CAJAS DE VÁLVULAS DE ASPIRACIÓN Y DESCARGA ACCIONAMIENTO NEUMÁTICO (REF./ 40-11-AN. TIPO I-II-III-IV)
DE USO PARA TODAS LAS TUBERÍAS DE ENGRASE, PETRÓLEO Y AGUA, DE BAJA PRESIÓN.
LOS TIPOS VARÍAN EN FUNCIÓN DE LA POSICIÓN DE LAS BOCAS PRINCIPALES A, B, C Y D.
LAS CAJAS DE VÁLVULAS DE ASPIRACIÓN Y DESCARGA SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE.
BRIDAS SEGÚN NORMAS DIN.
LOS TIPOS VARÍAN EN FUNCIÓN DE LA POSICIÓN DE LAS BOCAS PRINCIPALES A, B, C Y D.
LAS CAJAS DE VÁLVULAS DE ASPIRACIÓN Y DESCARGA SE FABRICAN CON 2, 3, 4, 5, 6, Y MÁS ELEMENTOS. TODAS LAS BOCAS DE ENTRADA SON DEL MISMO DIÁMETRO, SIN EMBARGO, LAS BOCAS DE SALIDA PRINCIPALES PUEDEN TENER DIFERENTES DIMENSIONES SEGÚN SE INDICA EN LA TABLA.
TODAS LAS CAJAS DE VÁLVULAS PUEDEN CONSTRUIRSE CON OBTURADORES DE RETENCIÓN Y CIERRE, O CON OBTURADORES DE ENGANCHE, TOTAL O PARCIALMENTE.
BRIDAS SEGÚN NORMAS DIN.
NOTA 1: OTROS MATERIALES, DIMENSIONES O NORMAS CONSULTAR.
NOTA 2: CARACTERÍSTICAS CILINDROS NEUMÁTICOS CONSULTAR.
NOTA 2: CARACTERÍSTICAS CILINDROS NEUMÁTICOS CONSULTAR.
