Cajas de fango

REF 40-34

Cajas de fango cuadradas.

Paso angular

Paso recto

REF 40-35

Cajas de fango redondas.

Paso angular

Paso recto

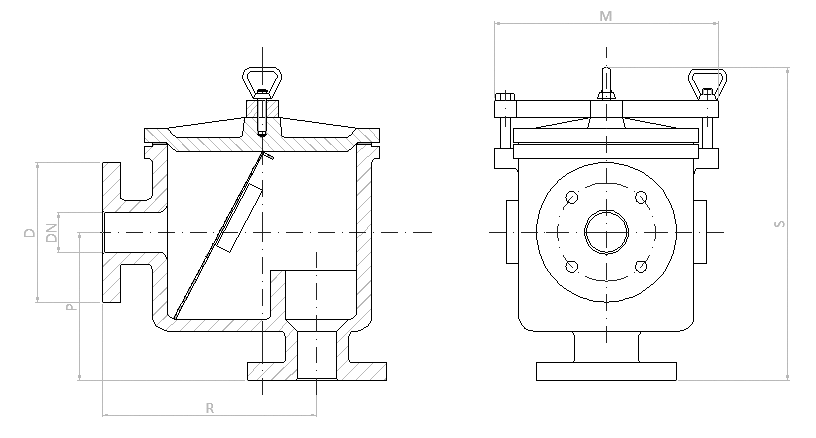

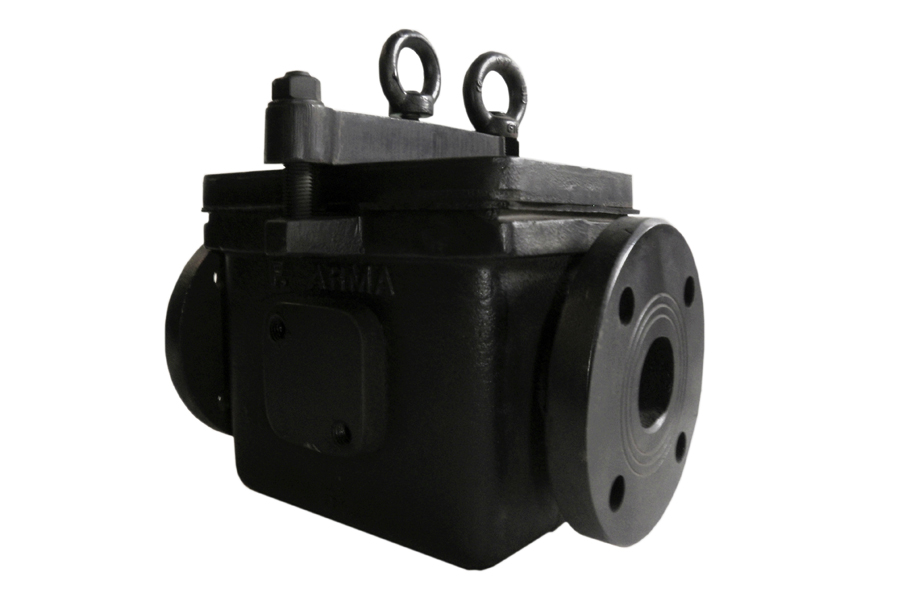

Imagen del producto Plano del producto

CAJAS DE FANGOS CUADRADA (REF./ 40-34_PASO ANGULAR)
DE USO PARA TODAS LAS TUBERÍAS DE ACHIQUE, LASTRE, CIRCULACIÓN Y FILTROS DE FONDO.
LAS CAJAS DE DN-40 A DN-80 LLEVAN UN PUENTE EN LA TAPA, DE DN-100 A DN-150 LLEVAN DOS PUENTES, MAYORES DE DN-150 LLEVAN TAPA CON ESPÁRRAGOS Y TUERCAS.
BRIDAS SEGÚN NORMAS DIN.

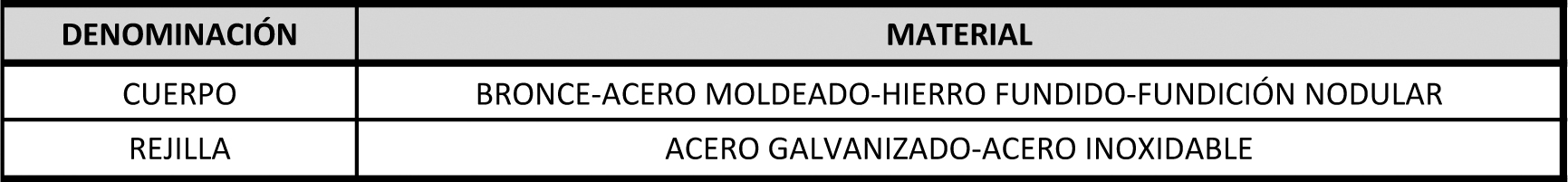

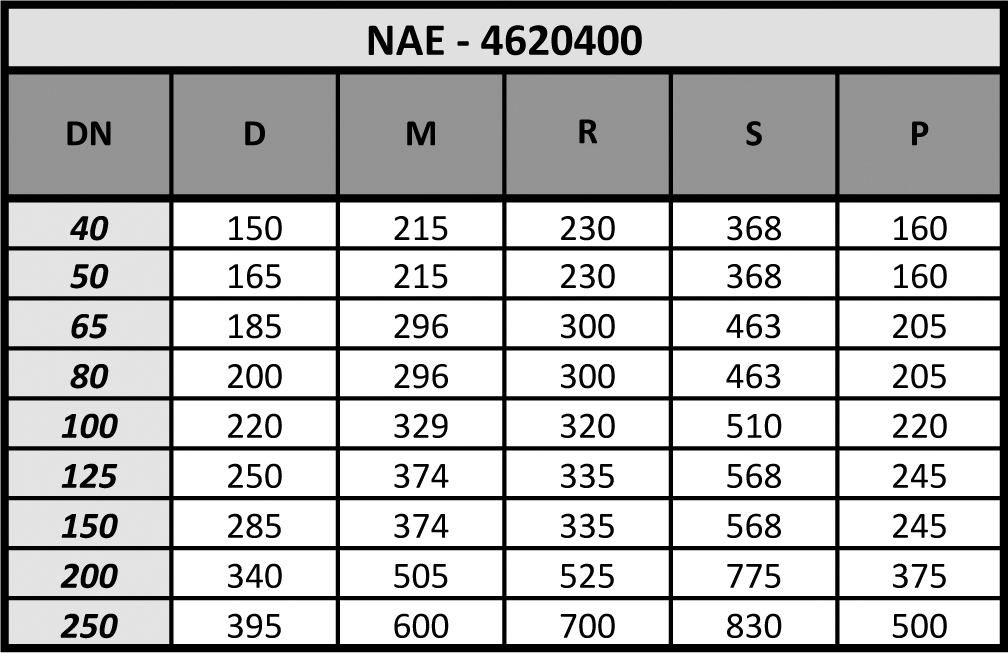

Tabla dimensional       Tabla materiales
NOTA 1: OTROS MATERIALES O DIMENSIONES CONSULTAR.

Ficha técnica del producto

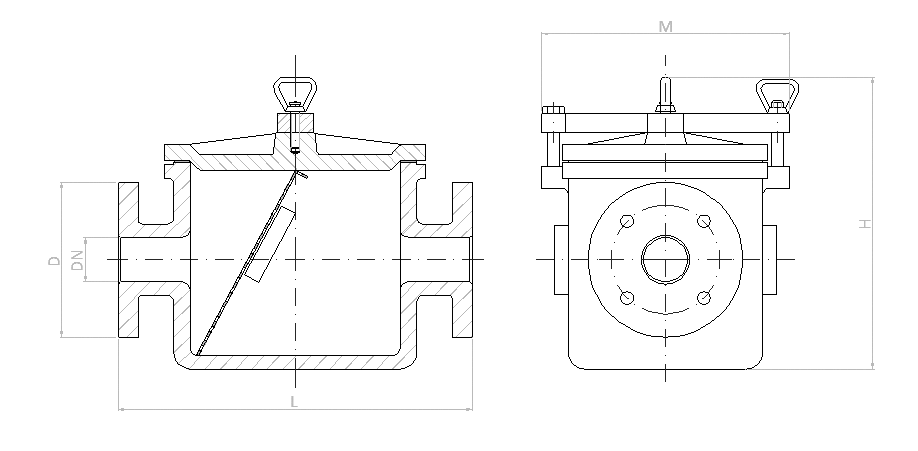

Imagen del producto Plano del producto

CAJAS DE FANGOS CUADRADA (REF./ 40-34_PASO RECTO)
DE USO PARA TODAS LAS TUBERÍAS DE ACHIQUE, LASTRE, CIRCULACIÓN Y FILTROS DE FONDO.
LAS CAJAS DE DN-40 A DN-80 LLEVAN UN PUENTE EN LA TAPA, DE DN-100 A DN-150 LLEVAN DOS PUENTES, MAYORES DE DN-150 LLEVAN TAPA CON ESPÁRRAGOS Y TUERCAS.
BRIDAS SEGÚN NORMAS DIN.

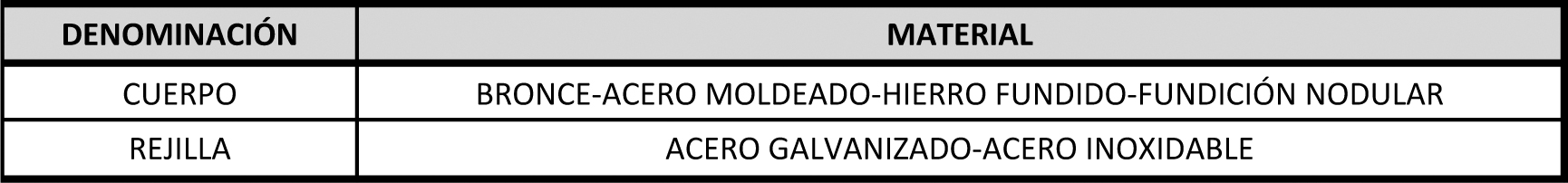

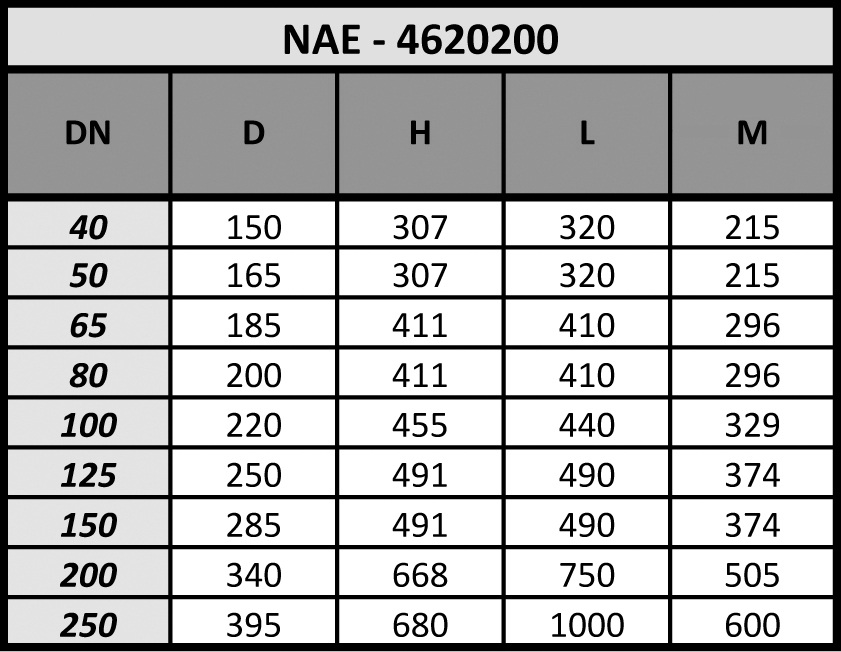

Tabla dimensional       Tabla materiales
NOTA 1: OTROS MATERIALES O DIMENSIONES CONSULTAR.

Ficha técnica del producto

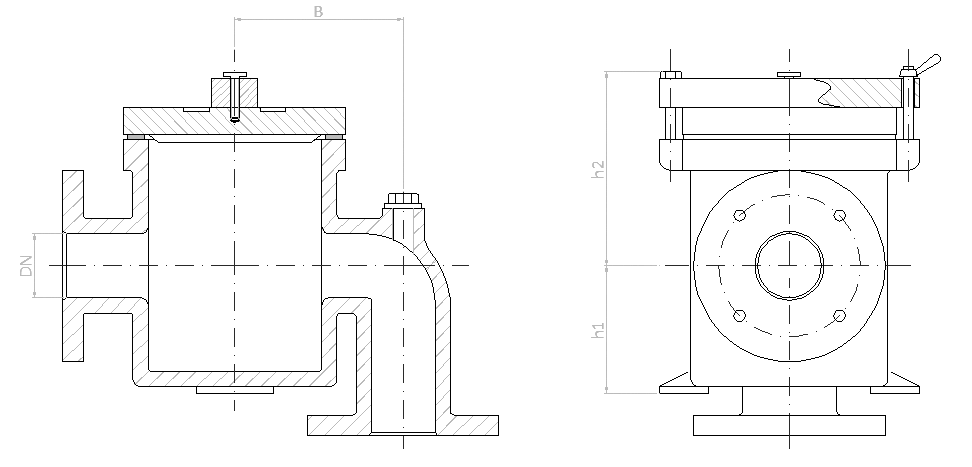

Plano del producto

CAJAS DE FANGOS CILÍNDRICA (REF./ 40-35_PASO ANGULAR)
DE USO PARA TODAS LAS TUBERÍAS DE ACHIQUE, LASTRE, CIRCULACIÓN Y FILTROS DE FONDO.
LAS CAJAS DE DN-175, 200 Y 250 LLEVAN CUATRO TRINCAS, PARA DIÁMETROS MAYORES, ESPÁRRAGOS Y TUERCAS.
BRIDAS SEGÚN NORMAS DIN.

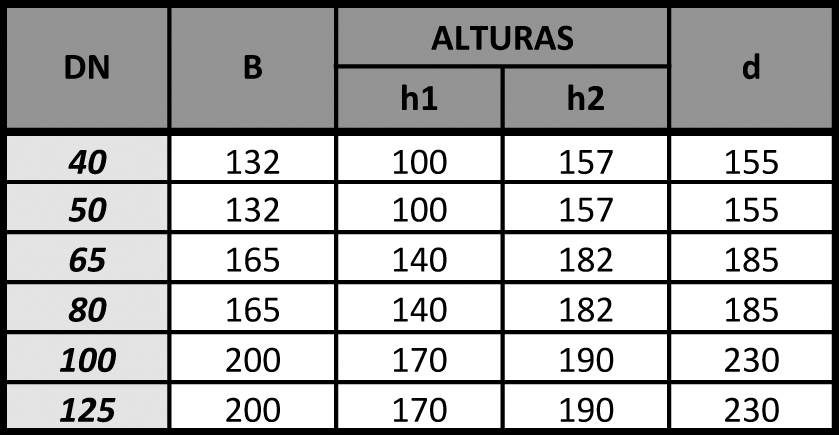

Tabla dimensional       Tabla materiales
NOTA 1: OTROS MATERIALES O DIMENSIONES CONSULTAR.

Ficha técnica del producto
Imagen del producto Plano del producto

CAJAS DE FANGOS CILÍNDRICA (REF./ 40-35_PASO RECTO)
DE USO PARA TODAS LAS TUBERÍAS DE ACHIQUE, LASTRE, CIRCULACIÓN Y FILTROS DE FONDO.
LAS CAJAS DE DN-175, 200 Y 250 LLEVAN CUATRO TRINCAS, PARA DIÁMETROS MAYORES, ESPÁRRAGOS Y TUERCAS.
BRIDAS SEGÚN NORMAS DIN.

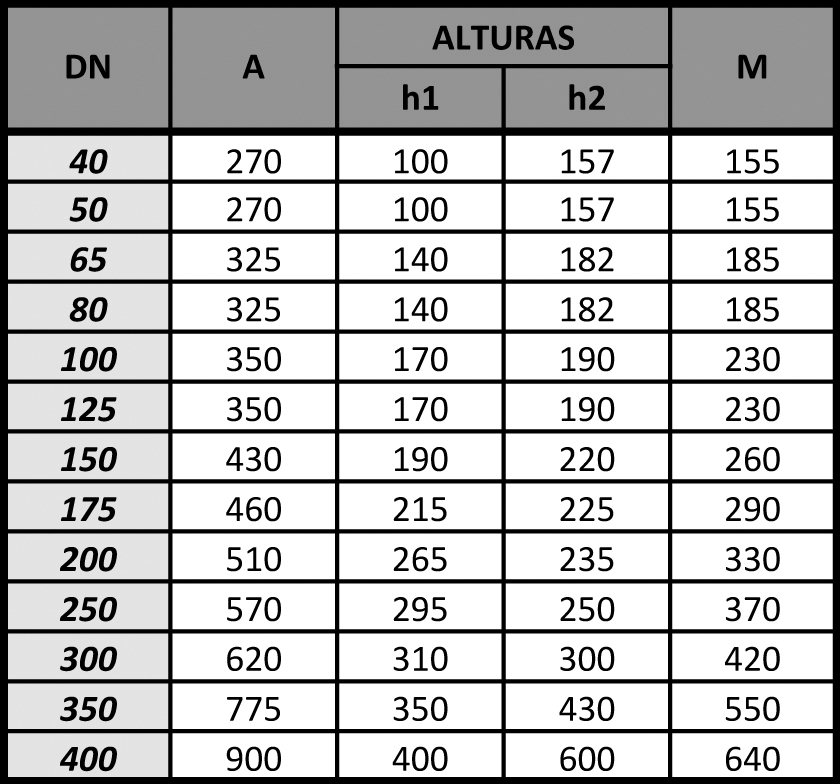

Tabla dimensional       Tabla materiales
NOTA 1: OTROS MATERIALES O DIMENSIONES CONSULTAR.

Ficha técnica del producto
